Village 2 santé - centre de santé communautaire

38130 Echirolles - Isère - Auvergne-Rhône-Alpes

BÂTIMENT / LOGEMENT

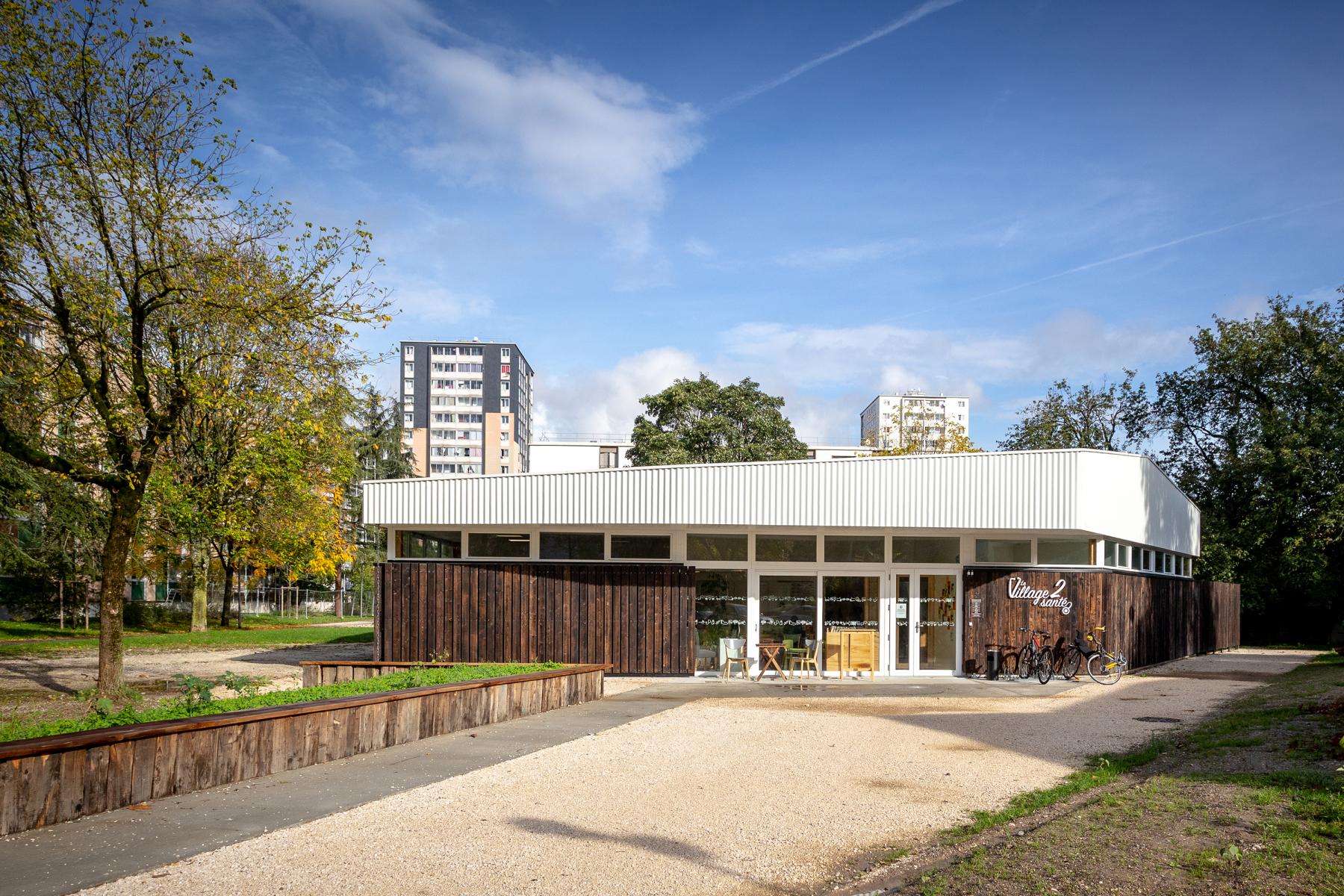

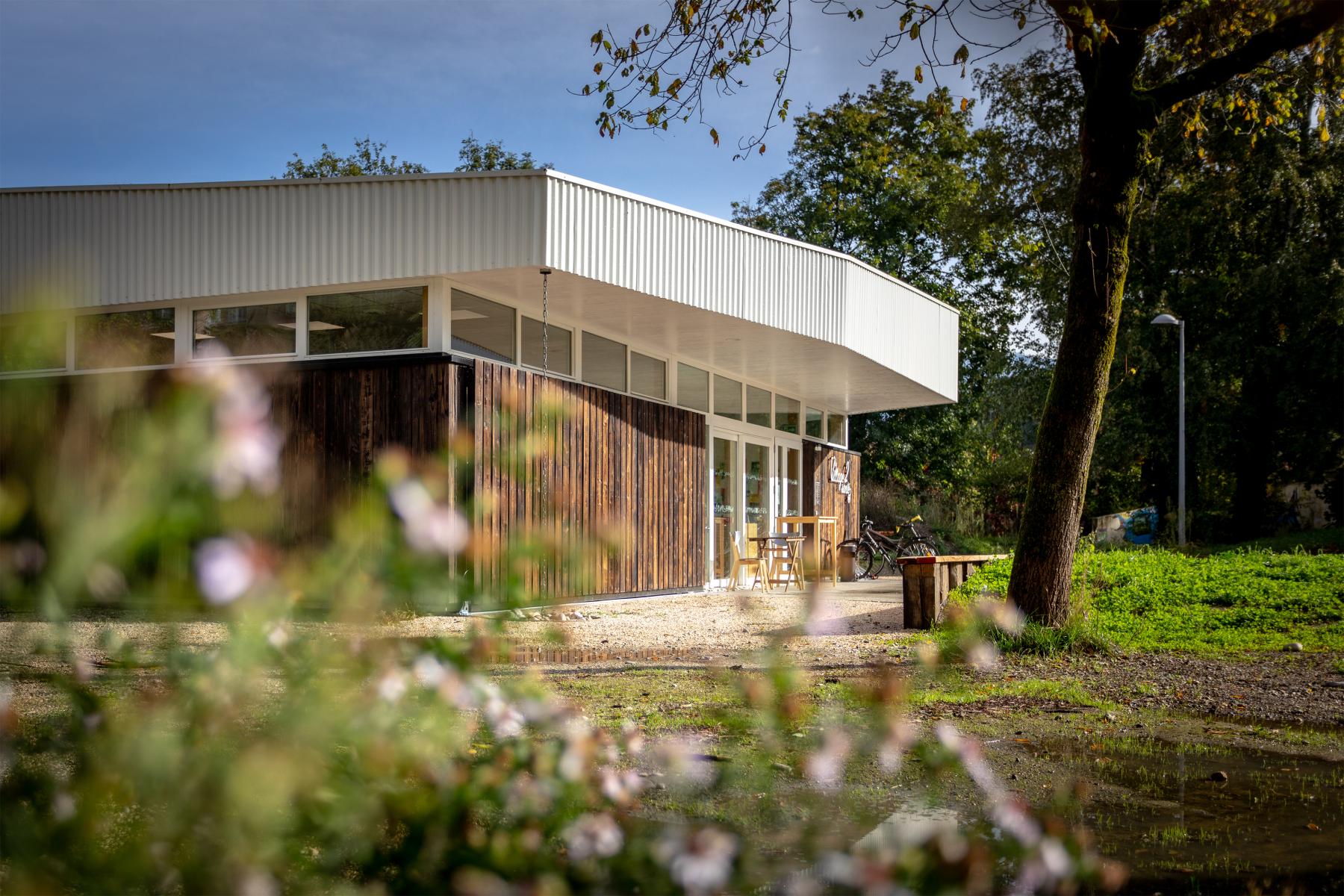

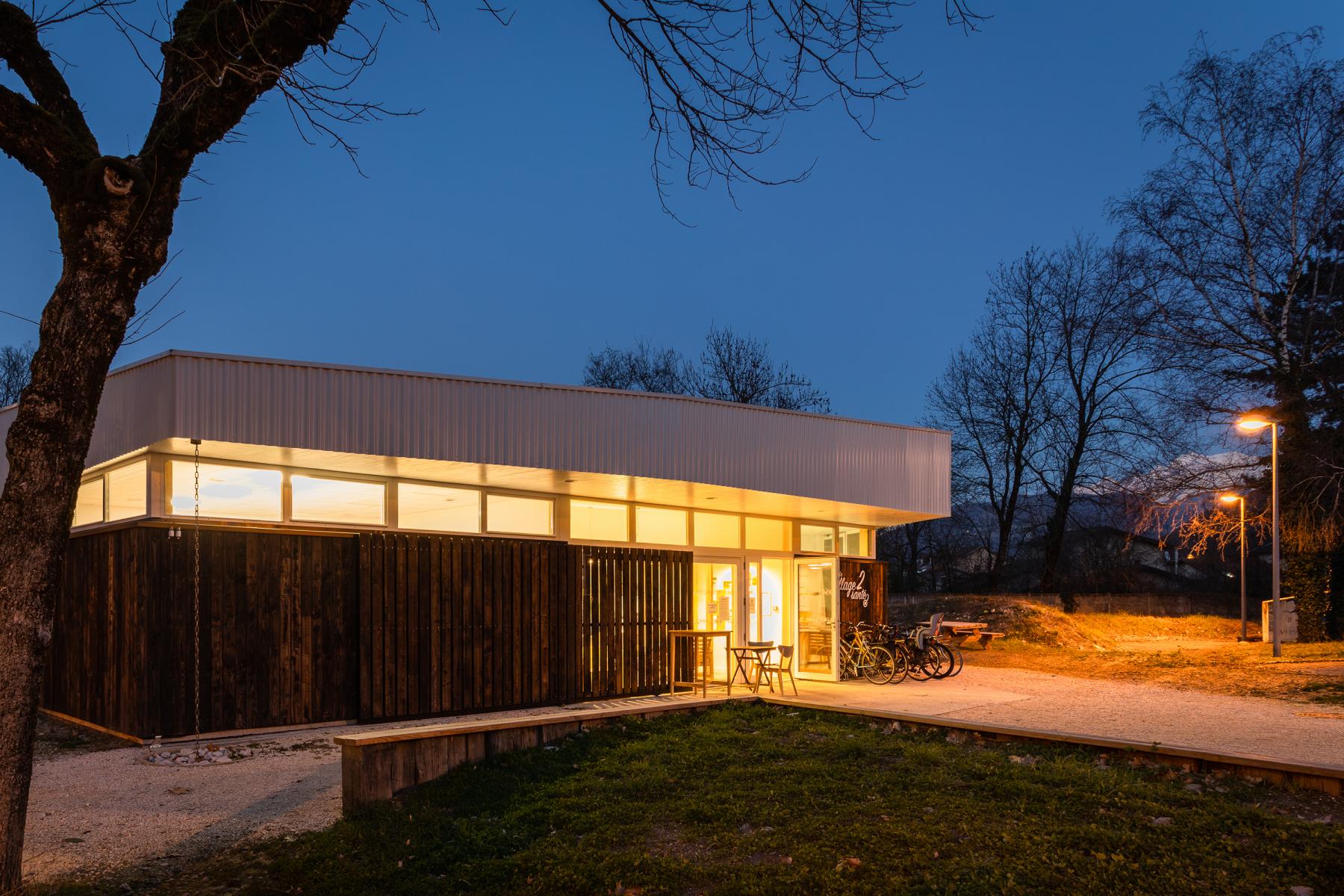

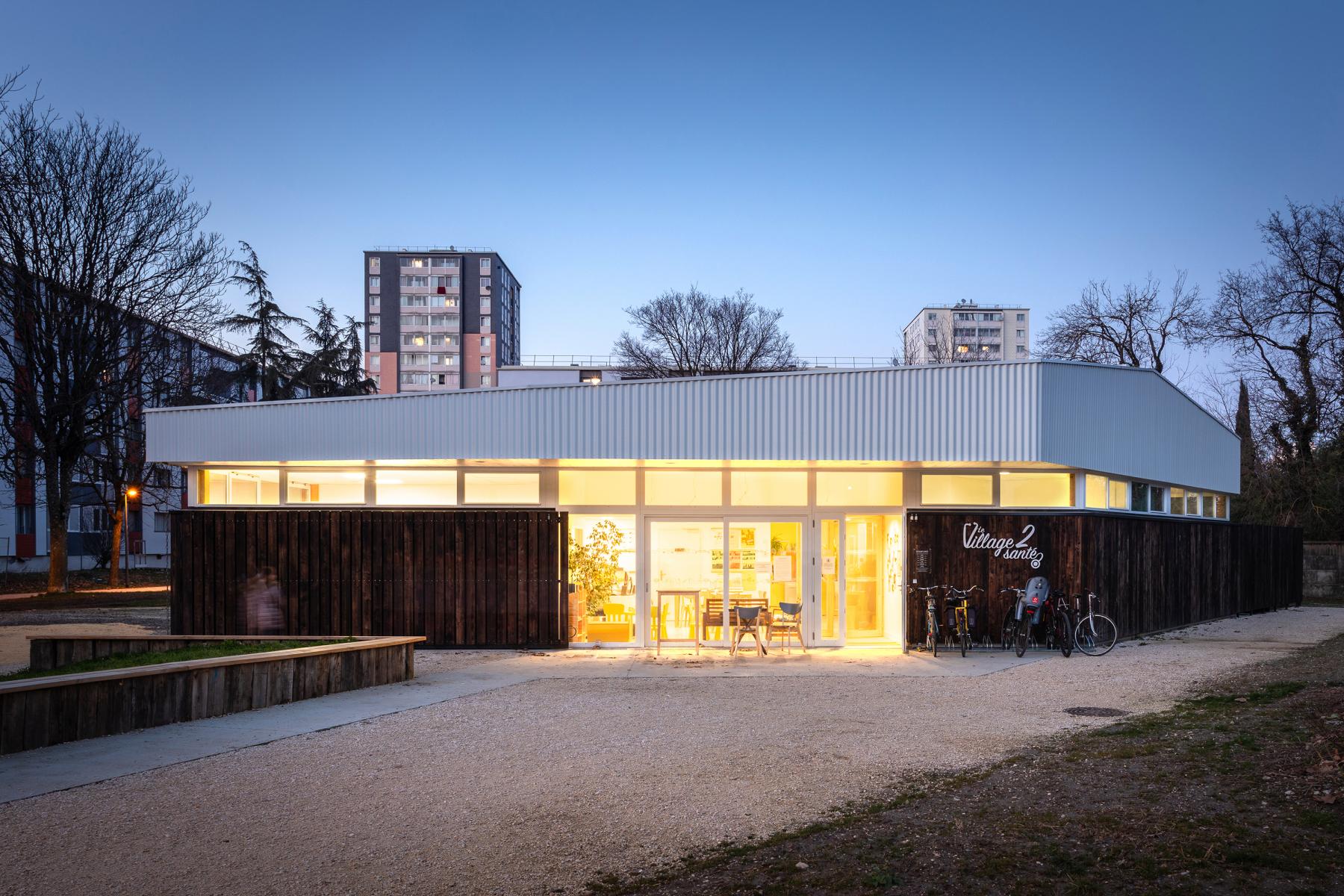

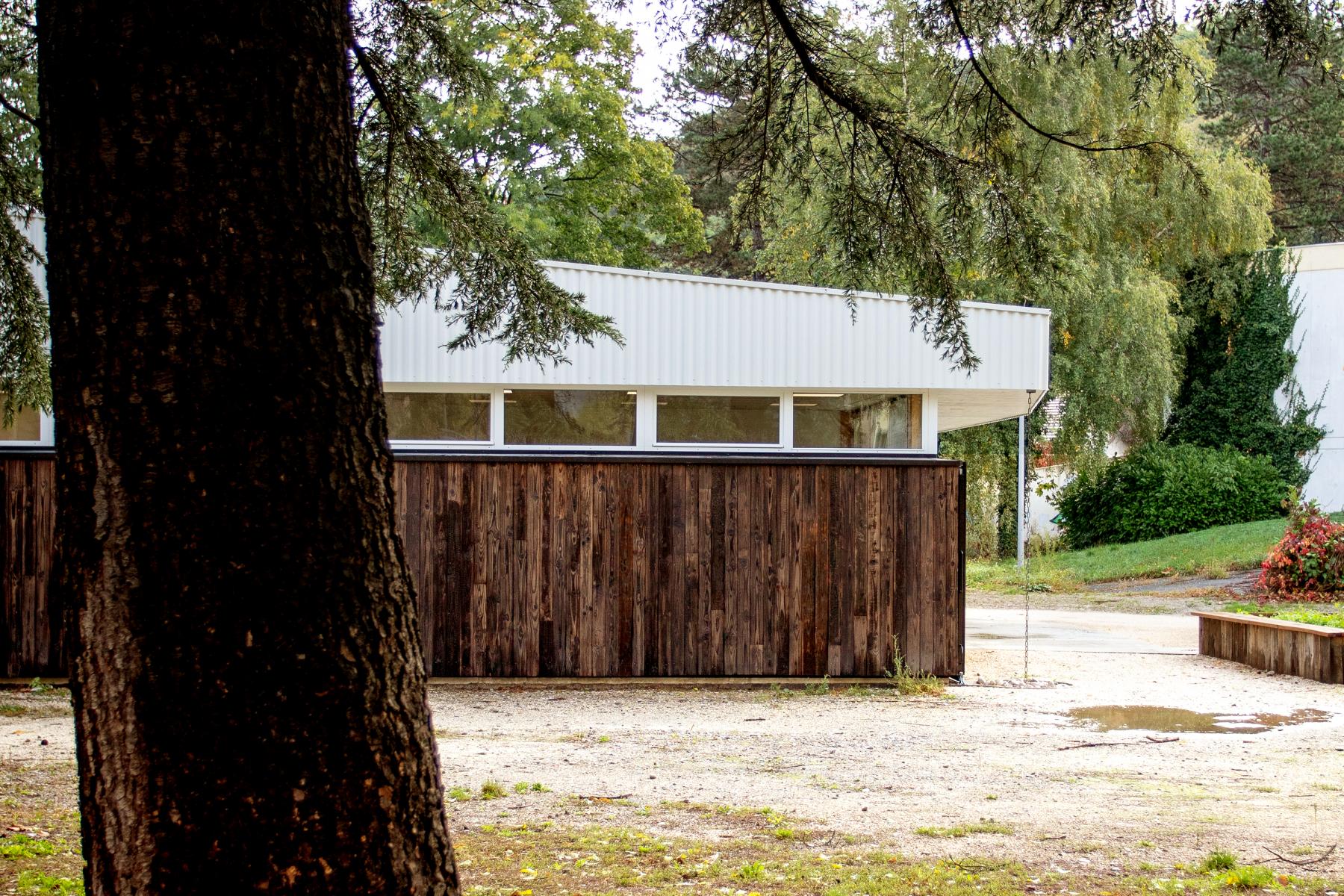

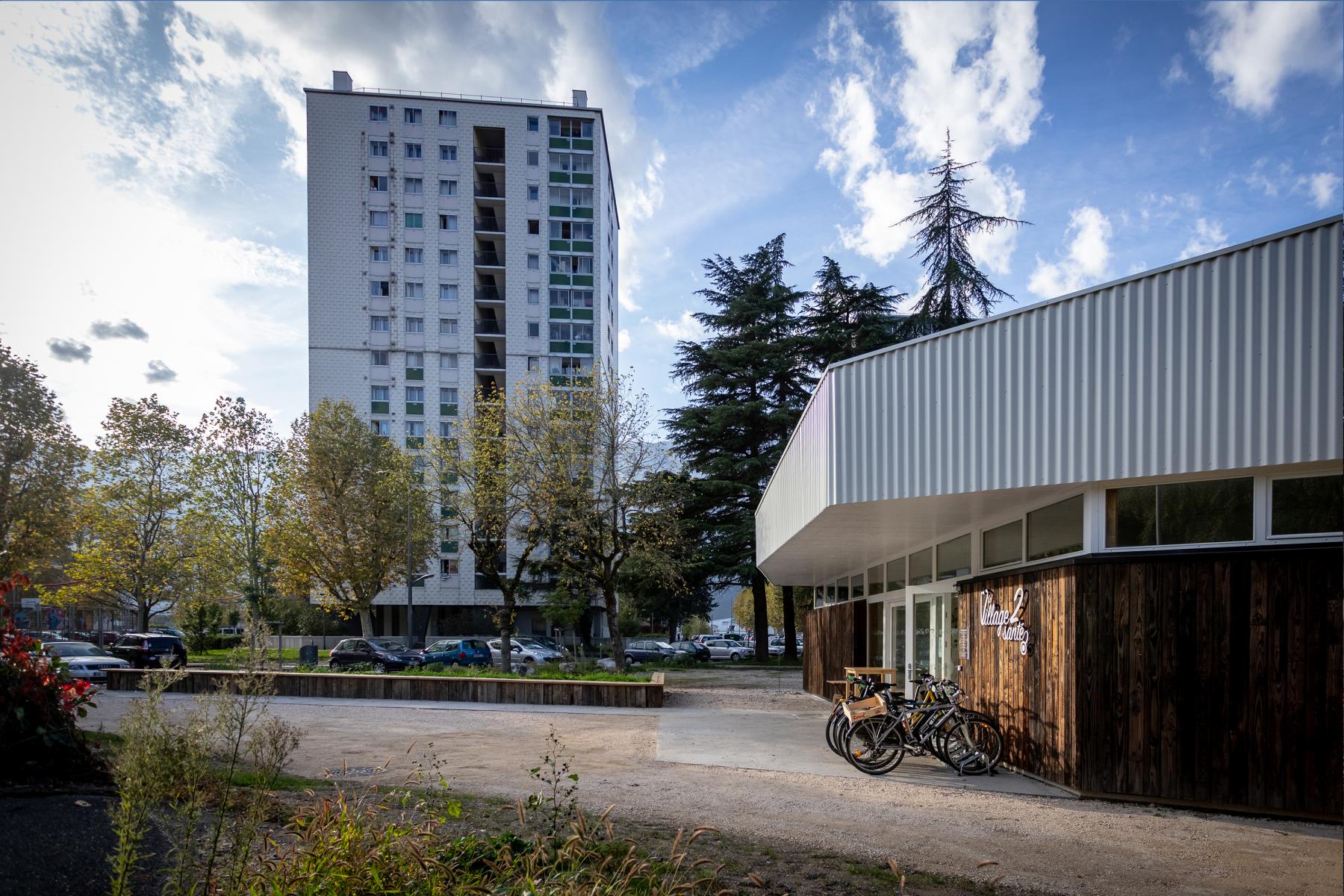

L'édifice s'implante dans la coulée verte du quartier. Il cherche à s'inscrire en continuité du site et entrer en résonance lui. Son bardage en bois brulé rappelle les troncs des arbres environnants et s'arrête à la hauteur des premières branches. La toiture blanche évoque les sommets enneigés et les tours au pied desquelles il s'implante. L'édifice se joue d'une parcelle en triangle et articule les différents accès tout en libérant un parvis au sud. Le bandeau vitré, dissociant mur et toiture, favorise l'éclairage naturel tout en préservant la confidentialité des salles de consultation.

Catégorie Bâtiment / logement
Numéro de projet4428
Adresse du projet 6 bis, rue Denis Papin
38130 Echirolles
Date de candidature24/02/2020

Bâtiment / logement

Détail projet

Surface en m² : 394
Coût total en € HT (hors foncier, hors VRD) : 670065
Volume lot bois n°1 - m³ : 41
Coût du lot bois n°1 - € HT : 153435
Volume lot bois n°2 - m³ : 3.96
Coût du lot bois n°2 - € HT : 14859

Structure bois du bâtiment

Structure verticale :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Poteau poutreSAPINAuvergne Rhône-AlpesAucun traitement

Structure horizontale :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Non précisé

Charpente :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Charpente bois lamellé-colléSAPINAuvergne Rhône-AlpesAucun traitement

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Essences exotiquesFinitionTraitements de préservation

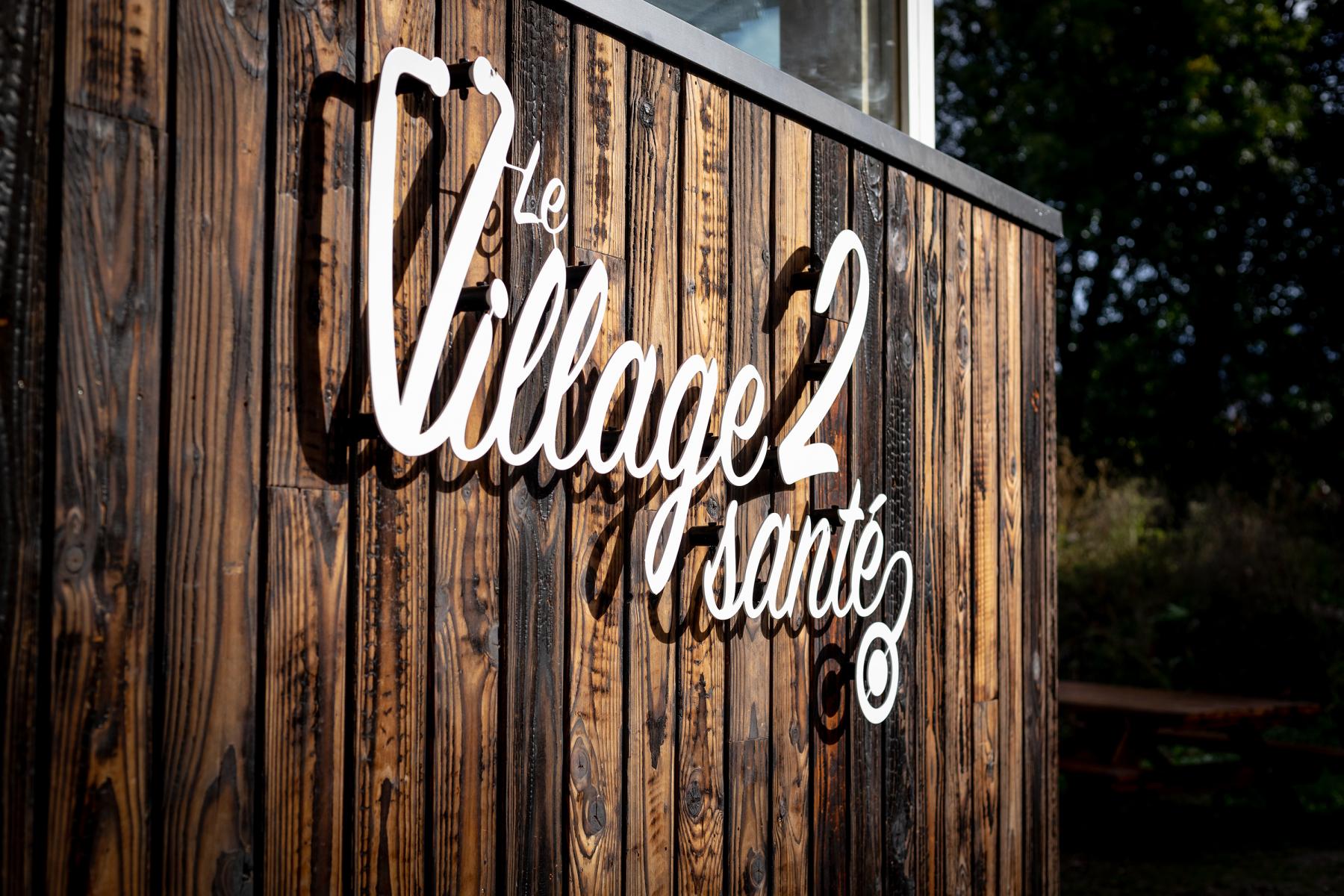

Lame bois massifDOUGLASAuvergne Rhône-AlpesBois bruléAucun traitement

Autre revêtement métallique :

Produit
Acier

Menuiserie intérieure et extérieure

Menuiserie extérieure :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Essences exotiquesFinition
Menuiserie boisPIN SYLVESTREEuropePeinture

Isolation des murs

Isolation entre-montant des murs :

Produit
Botte de paille
Epaisseur (mm) Isolation entre-montant des murs : 370

Isolation de la toiture

Epaisseur (mm) Isolation intérieure de la toiture : 120
Epaisseur (mm) Isolation entre-montant de la toiture : 240

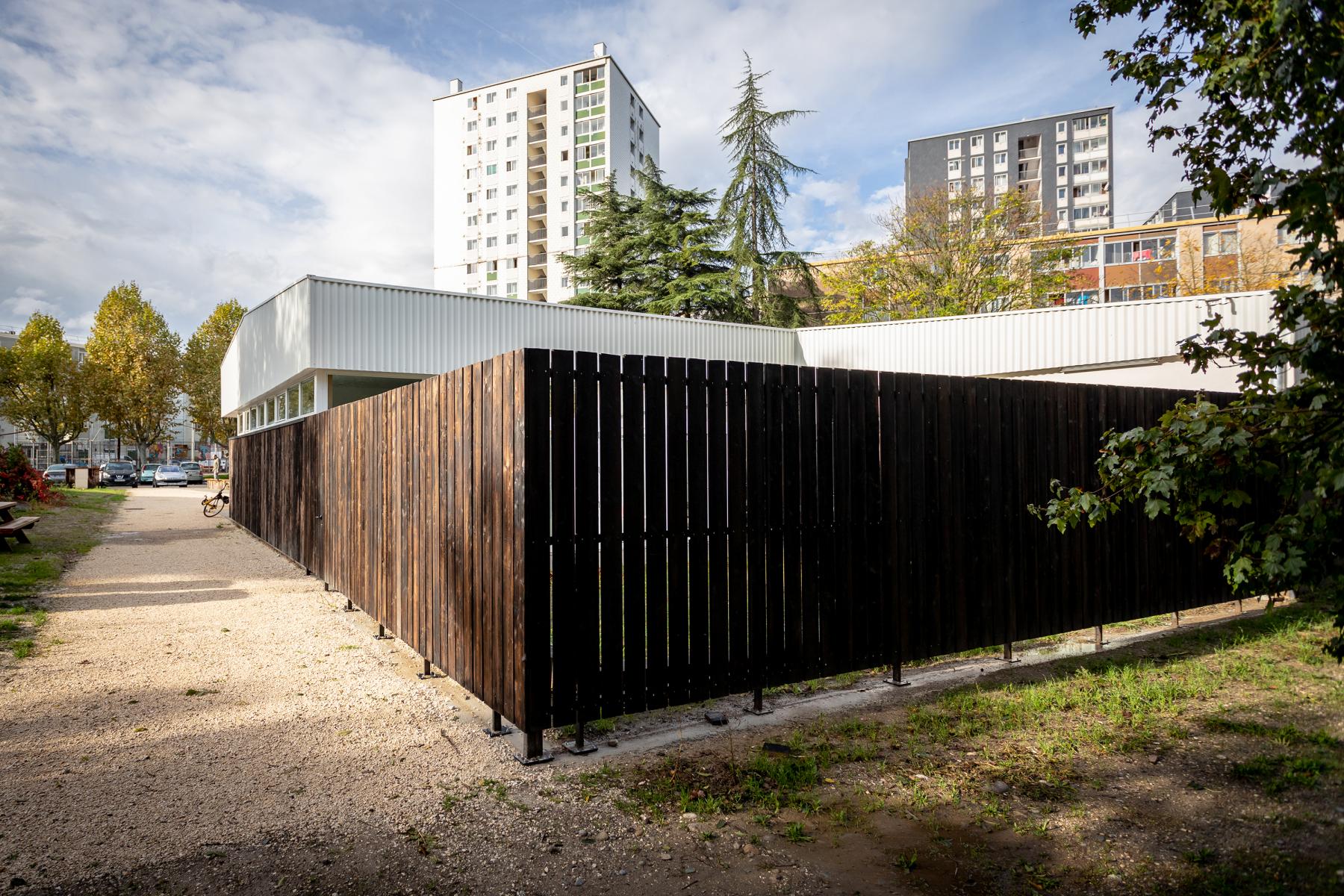

Approche environnementale : L'implantation, la configuration et la compacité de l'édifice optimise l'apport solaire et la lumière naturelle. La toiture blanche permet un renvoi des UV pour limiter la surchauffe estivale, ses débords gèrent l'apport solaire selon la saison. Les matériaux naturels, locaux et issus du réemploi sont privilégiés. Le bâtiment est construit en bois local, isolé en paille et recouvert d’un bardage constitué de lames de bois réemployées. Les murets extérieurs sont réalisés en bastaings provenant d'anciennes charpentes. Les surfaces imperméables sont limitées et les eaux pluviales récupérées.

Descriptif technique : Le bâtiment est constitué d'un système poteau poutre complété de caisson bois-paille préfabriqués et d'une charpente en poutre treillis. Le bois est non seulement local mais surtout faiblement transformé. Le système constructif est pensé pour une mise en œuvre artisanale : valorisation d'essence délaissées (sapin pectiné, Abies Alba), sciage artisanal, séchage naturel, pas de rabotage, assemblages bois-bois "résilient" par embrèvement et clavette chêne. La valorisation du savoir faire des charpentiers limite la quincaillerie. Près de 100 % de la valeur du lot est ainsi redistribuée localement.

Acteurs du projet

Maître d'ouvrage (1)

Autres

ASSOCIATION SANTE COMMUNAUTAIRE EN CHANTIER (38)

Etudes et ingénieries (5)

Maître d'oeuvre - architecte Mandataire

NA ARCHITECTURE (38)

Bureau d'études structure bois

AIS INGENIERIE (38)

Bureau d'études thermique

CABESTAN (38)

Economiste

PE2C M. PHILIPPE MARCHAIS (38)

Architecte / paysagiste concepteur

NA ARCHITECTURE (38)

Entreprises des lots bois (3)

Charpentier

BOIS EN 3 DIMENSIONS (38)

Menuisier

MEANDRE OGGI (38)

Autre lot de la construction

CABESTAN (38)

Fournisseurs du bois (3)

Scierie

SCIERIE BARTHELEMY FRERES (38)
SCIERIE SILLAT (38)
PROVVEDI INDUSTRIE (69)
