Bureaux du SITOM des Vallées du mont Blanc

74190 LE FAYET ST GERVAIS LES BAINS - Haute Savoie - Auvergne-Rhône-Alpes

BÂTIMENT / LOGEMENT

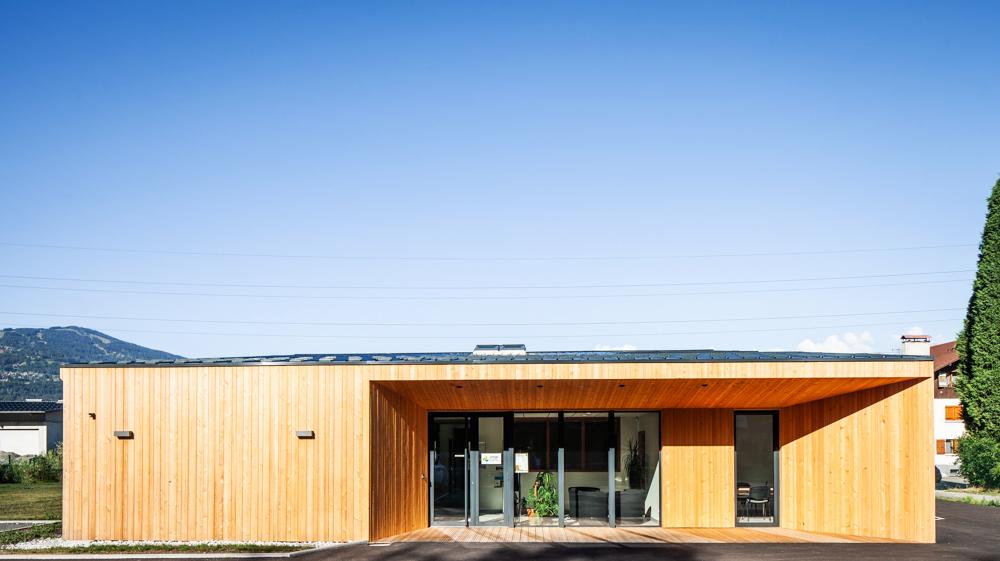

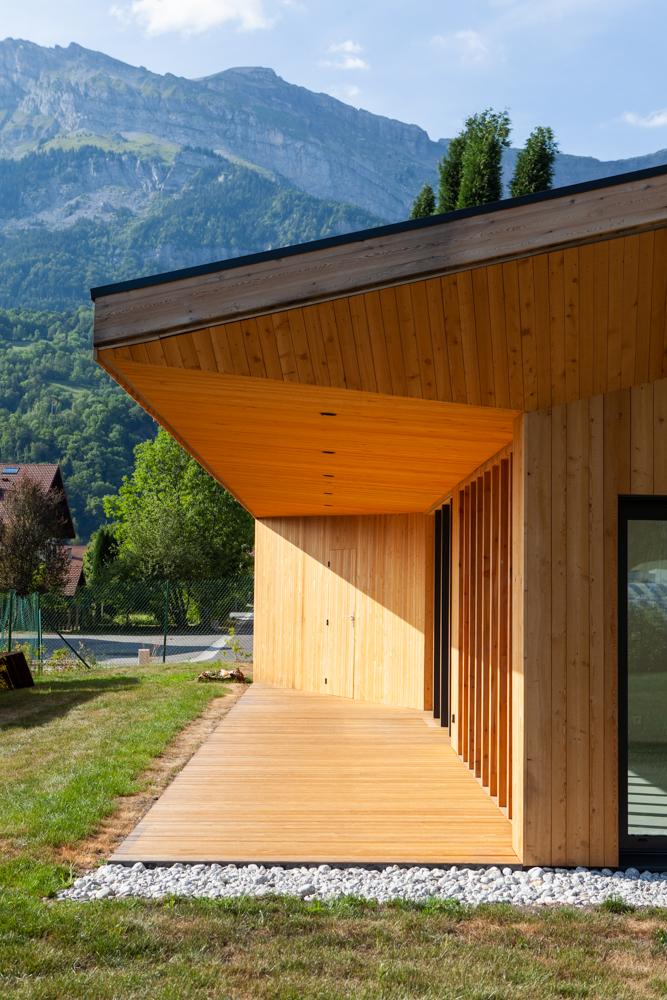

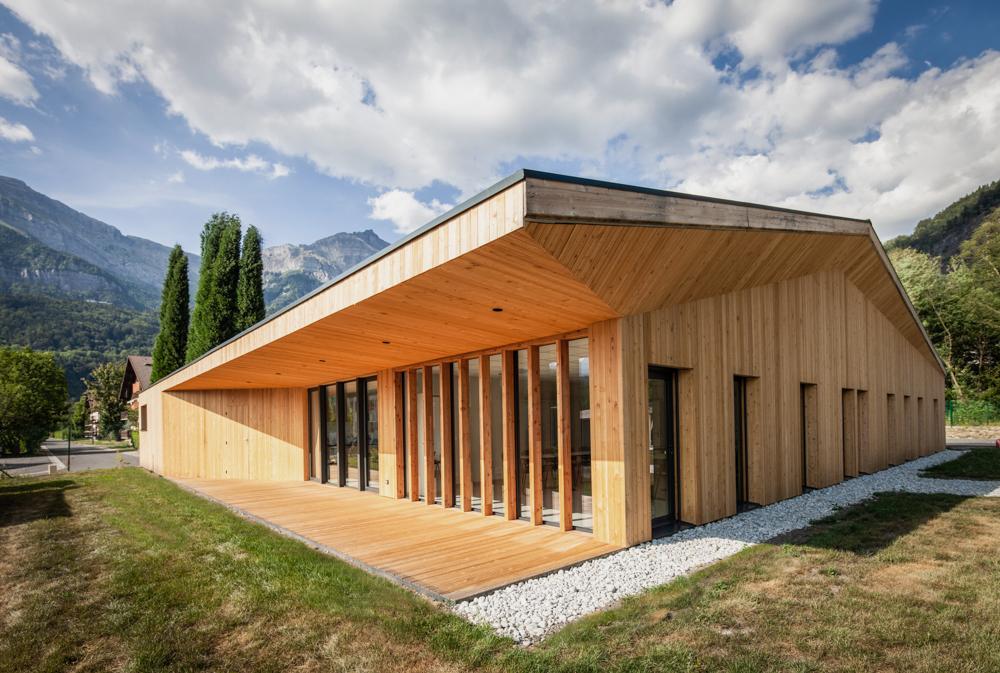

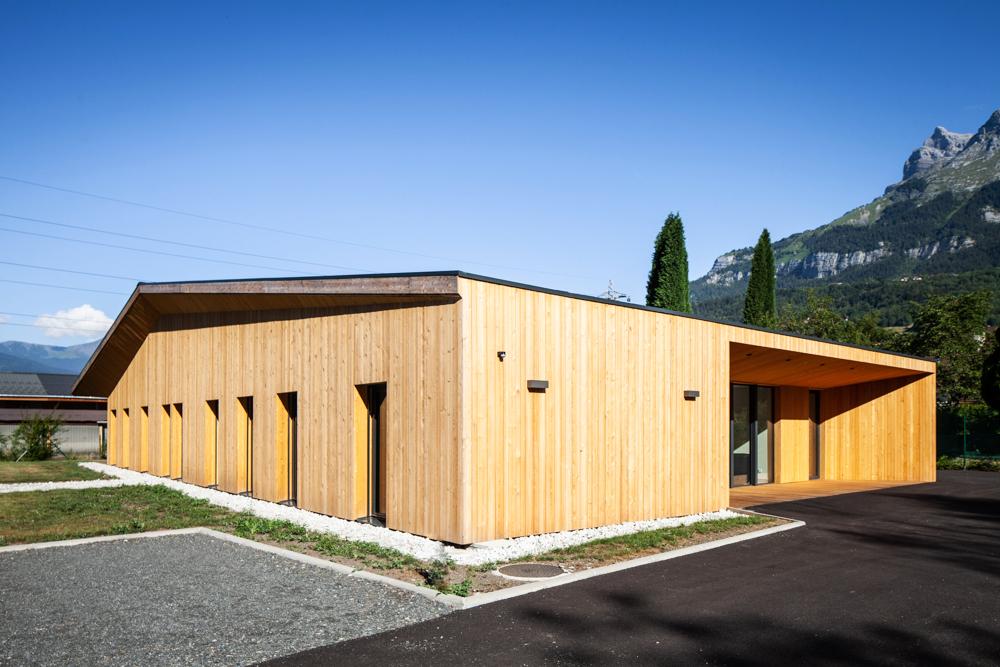

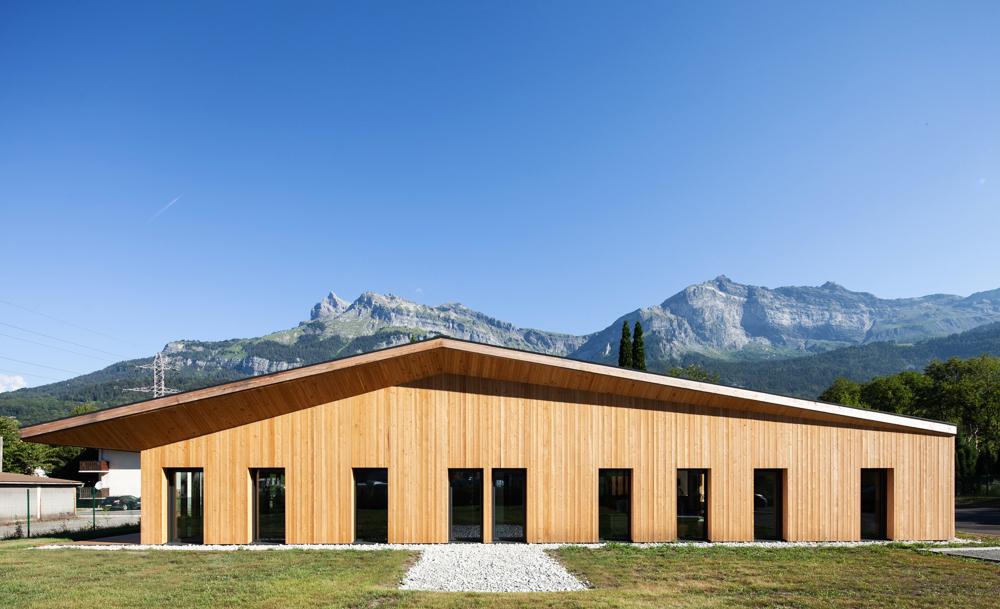

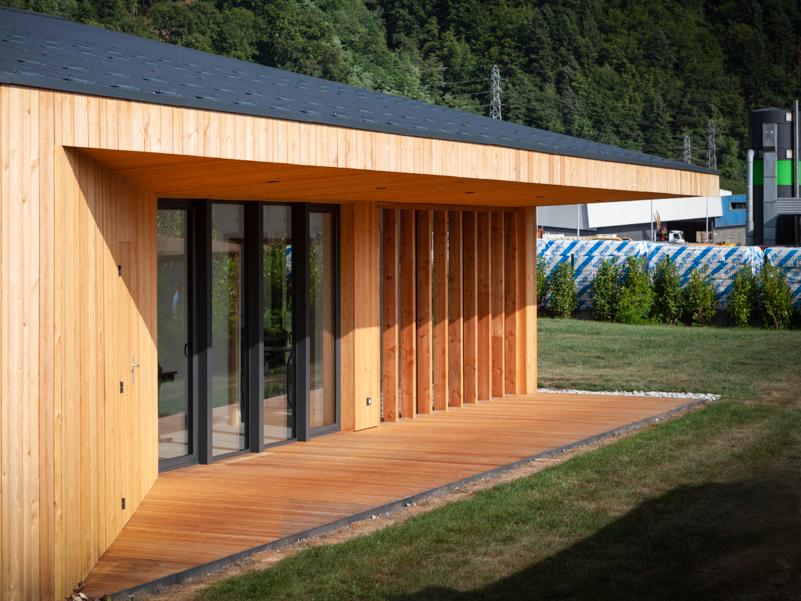

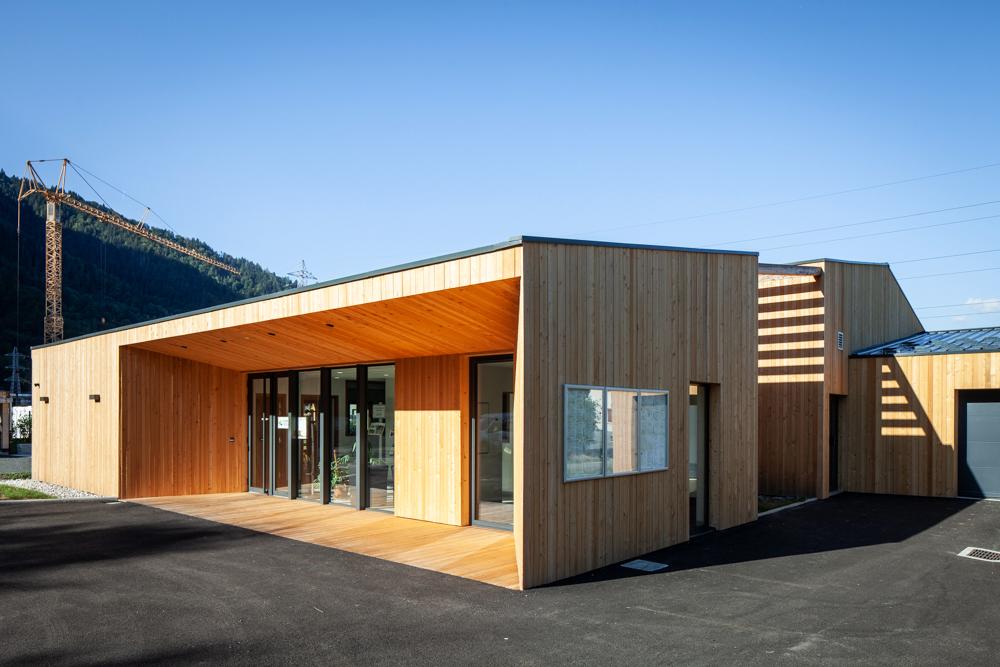

Le bâtiment abrite les nouveaux bureaux du Syndicat intercommunal de traitement des ordures ménagères des Vallées du Mont-Blanc. ETAT INITIAL La parcelle est située dans la zone d’activités des Egratz et est desservie par une nouvelle route en cours de construction. LE PROJET Le bâtiment abrite les nouveaux bureaux du Syndicat intercommunal de traitement des ordures ménagères des Vallées du Mont-Blanc. De forme simple, couvert par un toit avec faîtage désaxé pour donner plus de dynamique au bâtiment, la compacité du bâtiment outre qu elle simplifie l’organisation spatiale des locaux permet d’atteindre une meilleure efficacité thermique relative à la RT2012. Le volume volontairement épuré est habillé par un bardage bois en mélèze scié fin. Le bois à aussi pour vocation de souligner le rapport végétal qu’entretient le bâtiment avec son environnement proche largement boisé et engazonné. Aussi le bois contraste avec les bâtiments de la zone d'activité à majorité en bac acier. Des baies verticales, en même temps qu’elles rythment la façade sud ouest, s’ouvrent sur un espace largement végétalisé. Un débord de toit vient finir la façade. Les façades nord est et sud ouest affirment un décroché rentrant dans le bâtiment, qu’’une paroi en angle incliné vient accrocher aux volumes du local stockage/ atelier pour la façade sud ouest, et des bureaux pour la façade nord est. La liaison entre le débord de toit et les parois verticales se fait aussi par un plafond incliné. Ces angles inclinés nous permettent de casser la rigidité du volume initial et apporte une modernité au projet. Le toit traité en couverture bac acier, teinte gris anthracite. Un apport moderne en relation, avec là aussi, l’environnement proche du bâtiment que sont les bâtiments construits sur la zone qui sont à dominante métallique. STATIONNEMENTS Le projet compte 22 places de parking dont 4 destinées aux véhicules du SITOM, Toutes les surfaces de stationnements seront pourvues d’une surface végétalisée drainante,

Catégorie Bâtiment / logement
Numéro de projet3800
Adresse du projet 269, rue des Egratz
74190 LE FAYET ST GERVAIS LES BAINS
Date de candidature13/01/2020

Bâtiment / logement

Détail projet

Typologie de bâtiment : Neuf
Type de bâtiment : Lieu d'entreprise
Année de livraison : 2019
Surface totale du bâtiment en m² : 376
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 610000.00
Lot bois n°1 concerné : Charpente bois
Volume lot bois n°1 - m³ : 25
Coût du lot bois n°1 - € HT : 79600.00
Lot bois n°2 concerné : Bardage bois
Coût du lot bois n°2 - € HT : 27500.00
Bois Français : oui
Isolations biosourcées (préciser dans le descriptif technique) : non
Finitions intéreures biosourcées ou géosourcées (préciser dans le descriptif technique) : non

Structure bois du bâtiment

Structure verticale :

ProduitEssences Zone tempérée (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Panneau ossature boisEPICEA COMMUNAuvergne-Rhône-AlpesTraitement Classe 2 (trempage)

Structure horizontale :

ProduitEssences Zone tempérée (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Solivage traditionnelEPICEA COMMUNAuvergne-Rhône-AlpesTraitement Classe 2 (trempage)

Charpente :

ProduitEssences Zone tempérée (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Charpente bois lamellé-collé
Charpente bois lamellé-colléMELEZEAuvergne-Rhône-AlpesTraitement Classe 2 (trempage)

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssences Zone tempérée (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Essences exotiquesFinitionTraitements de préservation
Lame bois massifMELEZEEuropeSaturateurAucun traitement

Menuiserie intérieure et extérieure

Menuiserie intérieure : oui

Isolation des murs

Isolation intérieure des murs :

Produit
Fibre de bois (Panneaux)
Epaisseur (mm) Isolation intérieure des murs : 315

Isolation entre-montant des murs :

Produit
Fibre de bois (Panneaux)
Epaisseur (mm) Isolation entre-montant des murs : 140

Isolation extérieure des murs :

Produit
Fibre de bois (Panneaux)
Epaisseur (mm) Isolation extérieure des murs : 175

Isolation de la toiture

Epaisseur (mm) Isolation intérieure de la toiture : 300
Epaisseur (mm) Isolation entre-montant de la toiture : 120

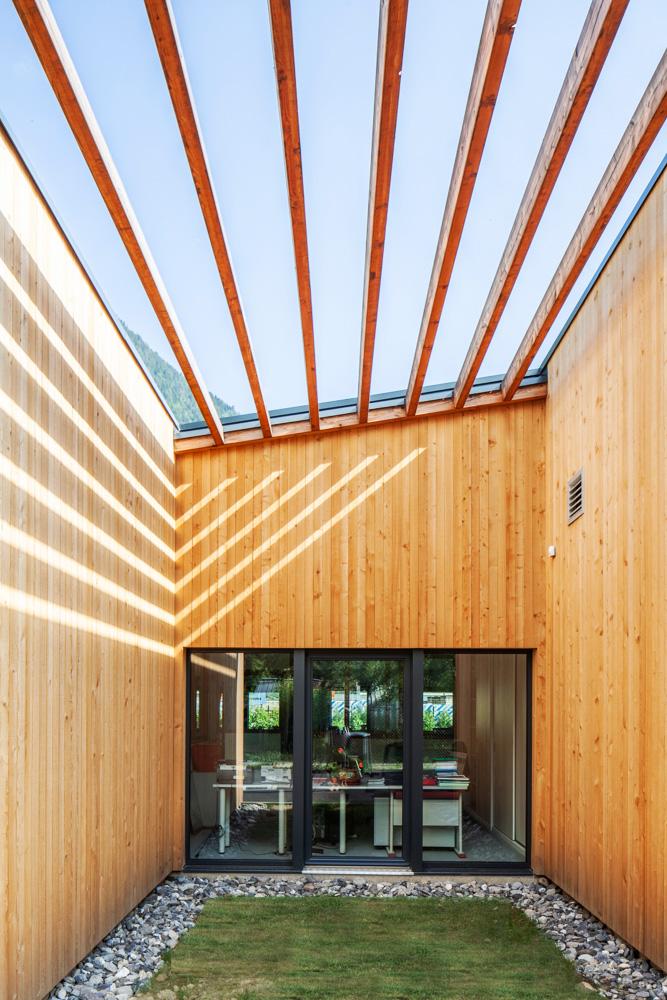

Approche environnementale : L‘architecture et l’orientation du bâtiment tire le meilleur parti de son environnement pour minimiser les consommations de chauffage, de lumière, de refroidissement des locaux en été, La compacité du bâtiment outre qu elle simplifie l’organisation spatiale des locaux permet d’atteindre une meilleure efficacité thermique relative à la RT2012. Une attention particuliaire a été portée sur l’utilisation de matériaux bio sourcé comme le bois qui est utiilisé ici comme matriaux structurel et de recouvrement , Le bois est aussi présent dans l’isolation en panneaux de bois, dans les parois verticale et de toiture. L’approvisionnement du bois utilisé pour la structure du bâtiment est issue du circuit d’approvisionnement court. Dans sa conception, le bâtiment privilégie un rapport direct avec son environnement extérieur. Aussi, toutes les ouvertures des espaces de travail donnent sur un espace végétalisé accessible et visible depuis l’espace de travail.

Descriptif technique : L’ensemble de la structure des murs en caisson ossature bois et toiture ont été préfabriqués en atelier par l’entreprise LP CHARPENTE et montés en moins d’une semaine sur chantier. Les murs reposent sur une dalle béton sur vide sanitaire, Le plan de structure du bâtiment se divise en trois travées logitudinales séparées par des murs de refend porteurs, sur lesquels reposent les pannes en lamellé collé, A part ces refends, aucun autre porteur ne vient habiter l’espace du bâtiment. Le plan d’aménagement se fait plus libre et moins contraint.. Le chauffage du bâtiment est assurée par un réseau de chaleur relié à la déchetterie voisine. Productrice de calories pour l’’eau chaude et l’alimentation hydraulique du plancher chauffant.

Chauffage au Bois : non
Certifications produit : PEFC (Gestion forestière durable),FSC (Gestion forestière responsable),NF Environnement Ameublement

Acteurs du projet

Etudes et ingénieries (4)

Maître d'œuvre - Architecte mandataire

LESTUDIO (74)

Bureau d'études structure bois

GP STRUCTURES ETUDES TECHNIQUES (74)

Bureau d'études thermique

CABINET FRADET (74)

Economiste

MARANGONE (74)

Entreprises des lots bois (6)

Charpentier

LP CHARPENTE (74)

Menuisier

SOCQUET HENRI & FILS (74)

Constructeur bois

LP CHARPENTE (74)

Autre lot de la construction

S.T.E.I ELCTRICITE (74) *
SAN SEGUNDO TERRASSEMENT VRD (74)
D3 MACONNERIE (74)

Fournisseurs du bois (1)

Scierie

IMEX 360 (74)




* : L'entreprise n'est plus active
