Transformation grange du Lazaret en maison individuelle

67100 Strasbourg - Bas Rhin - Grand Est

AMÉNAGEMENT BOIS

Aménagement intérieur

L'agencement intérieur est largement composé de bois. On peut estimer l'ensemble des matériaux bois utilisés à 80%. Une ossature de doublage bois permet de maintenir l'isolation, la cloison séparative sous l'escalier du RDC et tous les gardes corps sont réalisés en ossature bois avec panneaux de contreventement MDF. L'agencement de placards est réalisé en bois (MDF laqué pour les façades et caissons intérieurs en CP Bouleau). La cuisine est en Valchromat pour les caissons et MDF laqué pour les façades. Les escaliers sont réalisés en bois (limons pin, marches-contremarches en chêne massif).

Bâtiment / logement

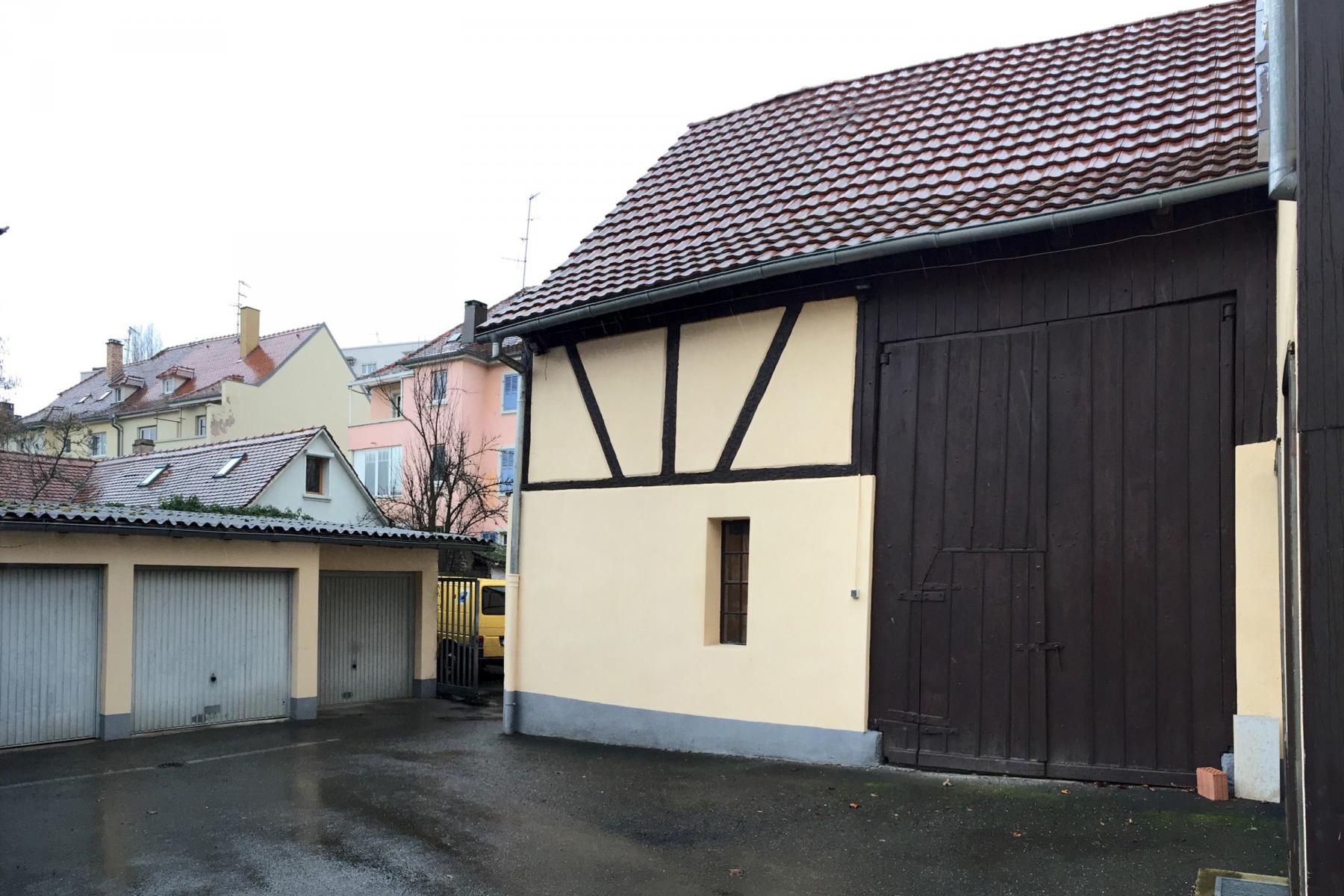

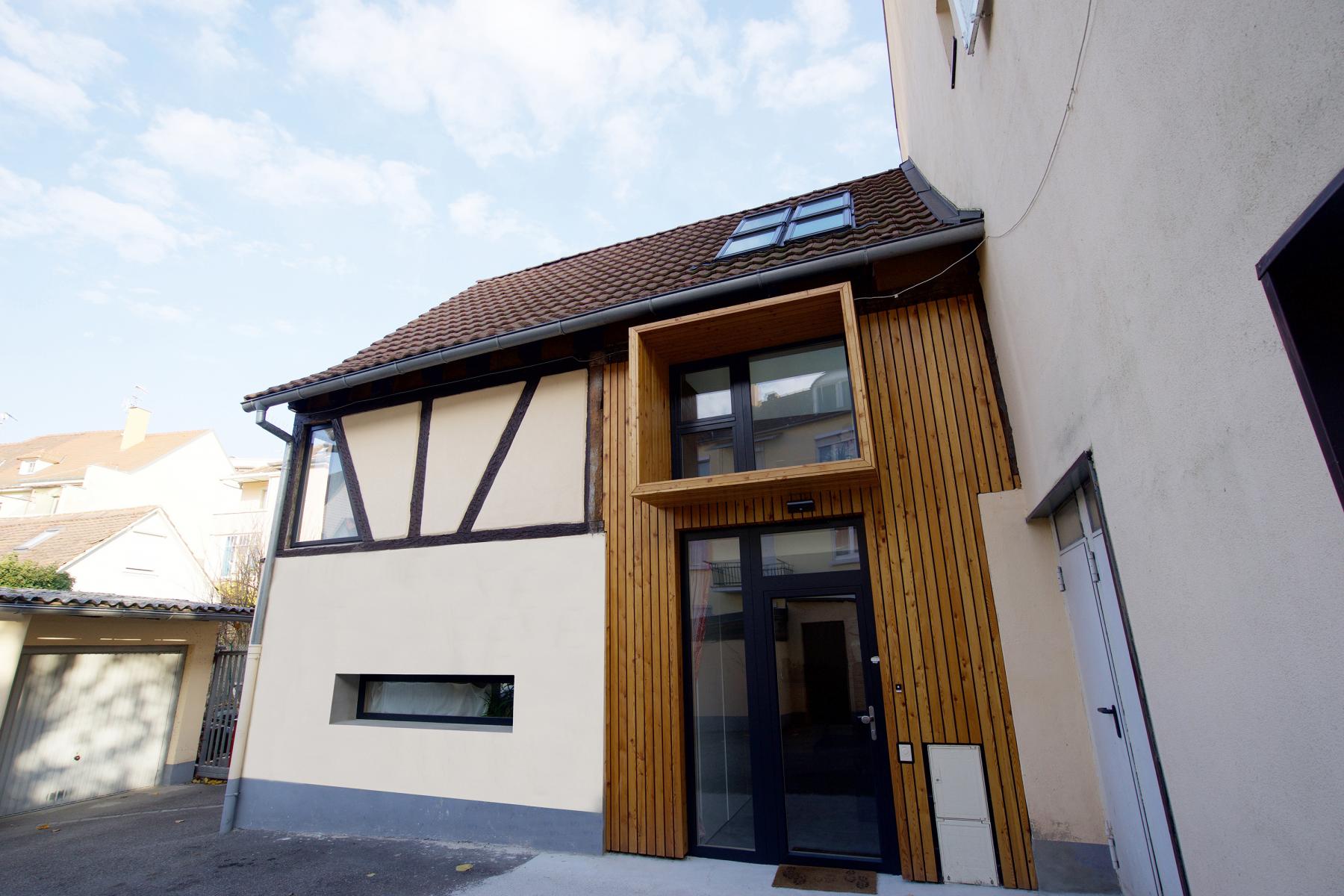

Située en fond de parcelle en coeur d'îlot, la grange du Lazaret est une bâtisse traditionnelle alsacienne de la fin du 19 siècle. Adossée à un immeuble résidentiel le bâtiment est privé de l'exposition solaire favorable Sud. Le projet conserve le gabarit existant, les murs de façades, le toit, la couverture. Est crée une extension en ossature bois bardée de mélèze en limite Est. La porte cochère est remplacée par un pan en ossature bois bardé qui conserve l'entrée historique et la protège de la pluie. Certains hourdages sont remplacés de châssis vitrés (modénature historique conservée).

Catégorie aménagement bois, aménagement intérieur, Bâtiment / logement
Numéro de projet1752
Adresse du projet 18 rue du Lazaret
67100 Strasbourg
Date de candidature27/02/2019

aménagement bois

typologie : Logement individuel inférieur 120 m²
Coût total en € HT : 25600

aménagement intérieur

Année de réalisation : 2017
Coût total Aménagement Intérieur en € HT : 25600
Coût lots bois en € HT : 25600
Volume bois m³ : 3
Surface aménagée en m² : 109

Liste des produits :

ProduitEssenceProvenances (lieu de croissance du bois)Essences exotiquesFinition
Panneau massif d'agencementBouleauGrand-EstLasure
EscalierChêneGrand-EstLasure
MobilierChêneEuropeLasure
MobilierBouleauGrand-EstLasure
Bois Français : oui

Approche environnementale : Provenance des essences de bois massif des vosges (contrecloison et cloisons en épicéa des vosges, marches contremarches en chêne des vosges du Nord). Isolation phonique cloison sous escalier en laine de bois. Panneaux de bois de type E1 CP bouleau et caissons Valchromat (émissions de formaldéhyde très faibles et certification CARB 2). Laquage peinture Ecolabel. Vernis Ecolabel Mauler.

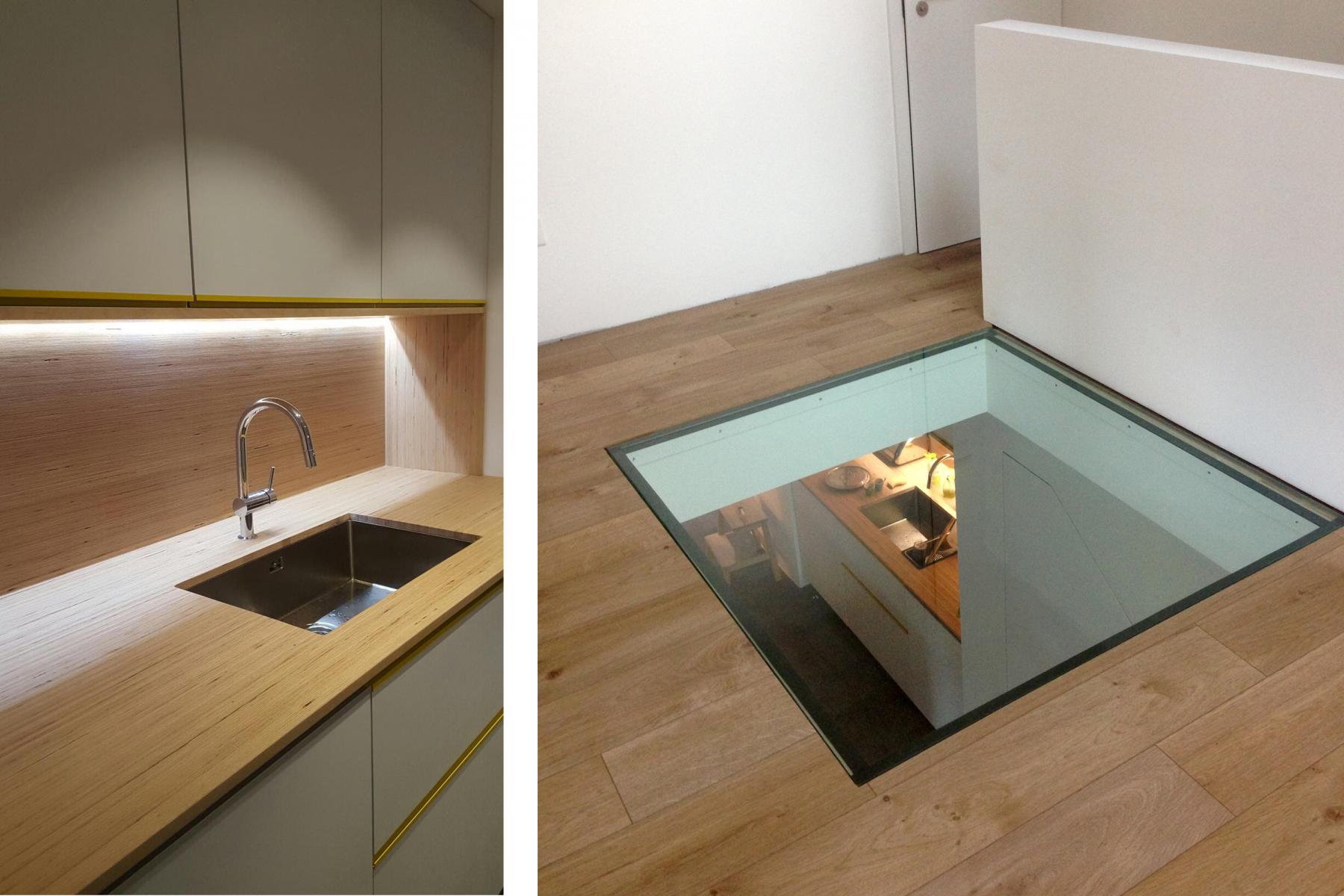

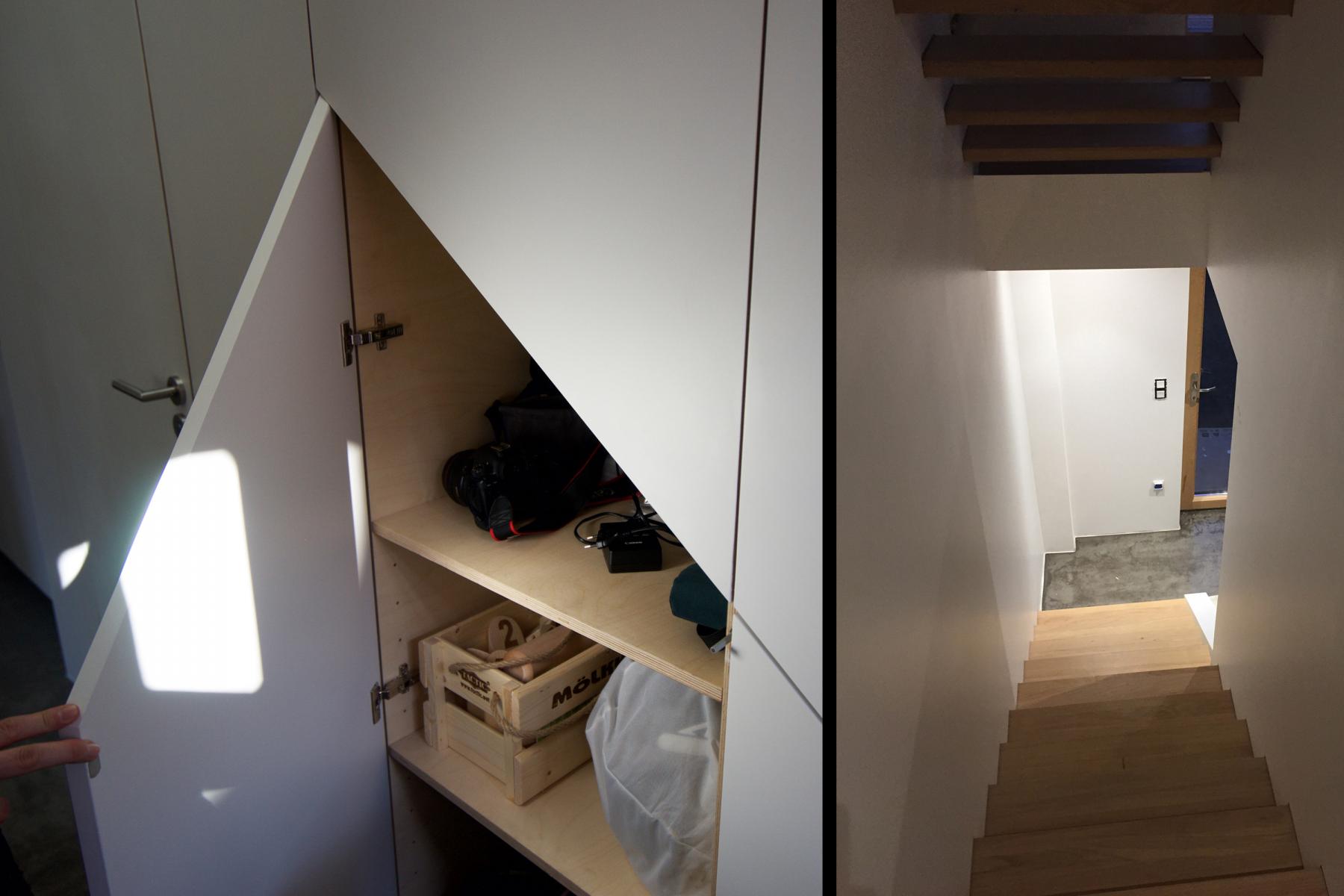

Descriptif technique de l'aménagement : 1 volée d'escalier avec marches et contremarches en RDC avec limons cachés (3ml). 1 volée d'escalier sans contremarches au R+1 avec limons invisibles (3ml). Placards à caissons en CP bouleau 18 mm toute hauteur avec façades en MDF 18 mm laqué blanc (8ml). Crédence et plan de travail en panneau lamellé-collé chêne épaisseur 19mm (7ml) Caissons Valchromat (6ml)

Bâtiment / logement

Détail projet

Typologie de bâtiment : Extension / surélévation,Rénovation / Réhabilitation
Type de bâtiment : Logement individuel inférieur 120 m²
Année de livraison : 2017
Surface totale du bâtiment en m² : 109
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 160000
Lot bois n°1 concerné : Charpente bois
Volume lot bois n°1 - m³ : 10
Coût du lot bois n°1 - € HT : 7000
Lot bois n°2 concerné : Bardage bois
Volume lot bois n°2 - m³ : 0.7
Coût du lot bois n°2 - € HT : 730
Bois Français : oui

Structure bois du bâtiment

Structure verticale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Panneau ossature boisGrand-EstJe n'ai pas l'information

Structure horizontale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Solivage traditionnelÉpicéa communGrand-Est

Charpente :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Charpente traditionnelleÉpicéa communGrand-EstJe n'ai pas l'information

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinitionTraitements de préservation
Lame bois massifMélèzeGrand-EstHuileAucun traitement

Menuiserie intérieure et extérieure

Menuiserie extérieure :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinition
Menuiserie mixtePin sylvestreGrand-EstLasure

Isolation des murs

Isolation intérieure des murs :

Produit
Fibre de bois (Panneaux)
Epaisseur (mm) Isolation intérieure des murs : 160

Isolation entre-montant des murs :

Produit
Fibre de bois (Panneaux)
Epaisseur (mm) Isolation entre-montant des murs : 165
Epaisseur (mm) Isolation extérieure des murs : 40

Isolation de la toiture

Epaisseur (mm) Isolation intérieure de la toiture : 280
Epaisseur (mm) Isolation entre-montant de la toiture : 120

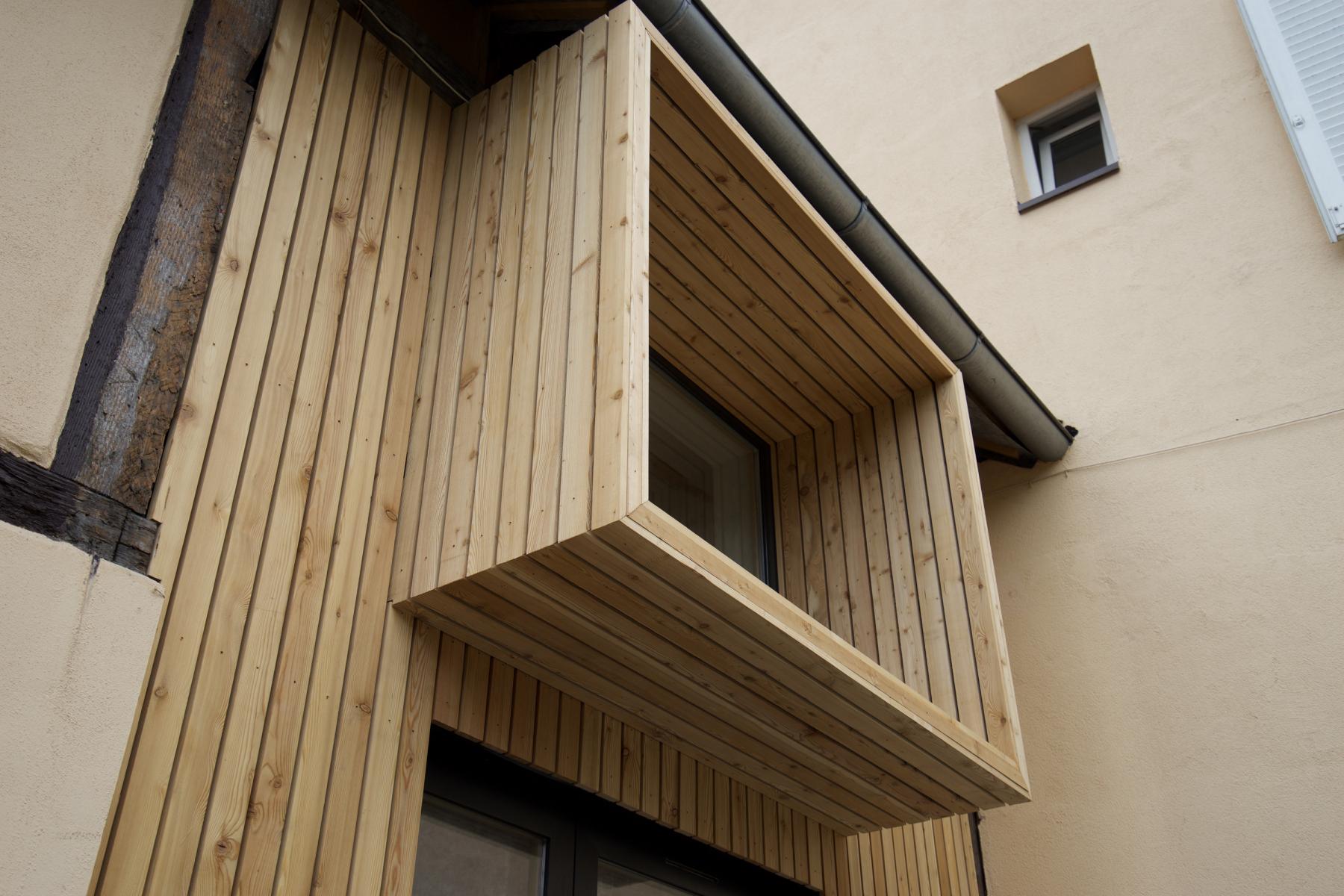

Approche environnementale : Matériaux naturels nobles locaux ou européens. Châssis bois/alu (minéralité alu/moellons), bois (végétal/colombage). Bardage non traité pose verticale à joints plats ouverts + pare pluie. Isolation fibre de bois (toiture & murs = rénovation, murs extension). Planchers en Pin (Vosges) avec liège et panneau fibre de bois (iso. phonique). CEP relevé = 103 kwh/m2 (Effinergie réno atteint). Etanchéité à l'air assurée. Chantier HQE. Chaudière gaz à condensation régulation sonde. Peinture/vernis minéral Ecolabel. Formaldéhyde E1 ou CARB 2. Système constructif bois retenu en adéquation ac l'existant.

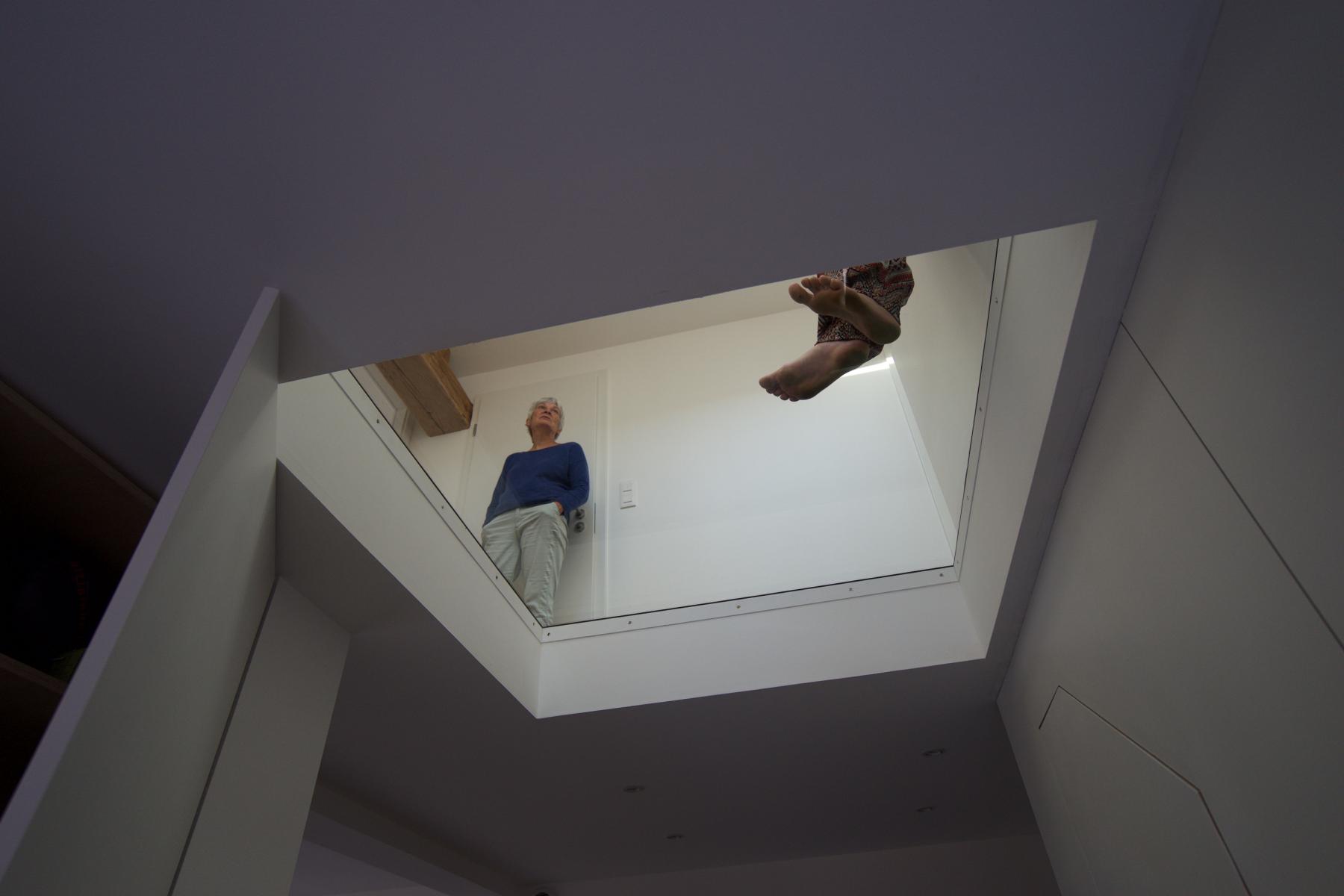

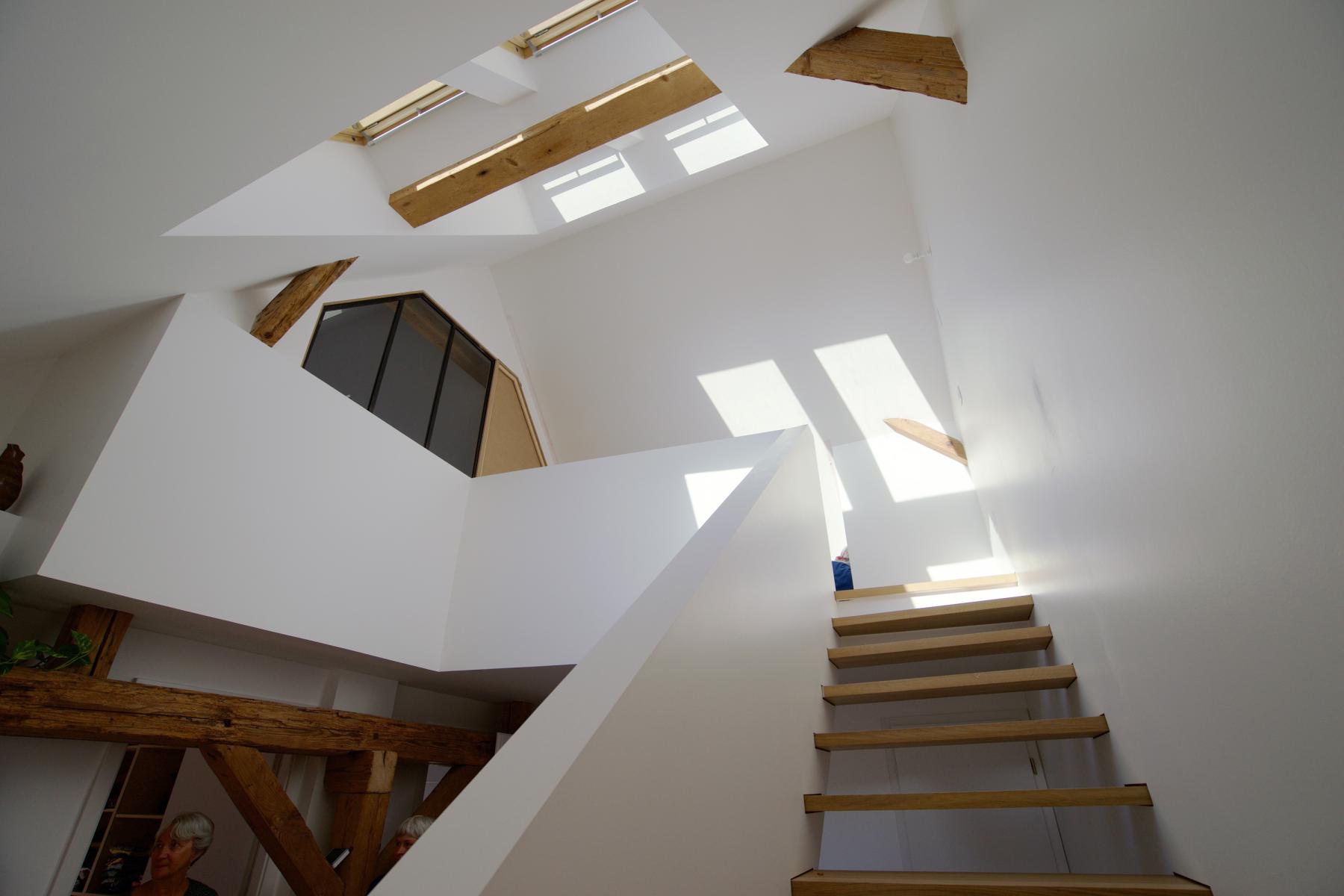

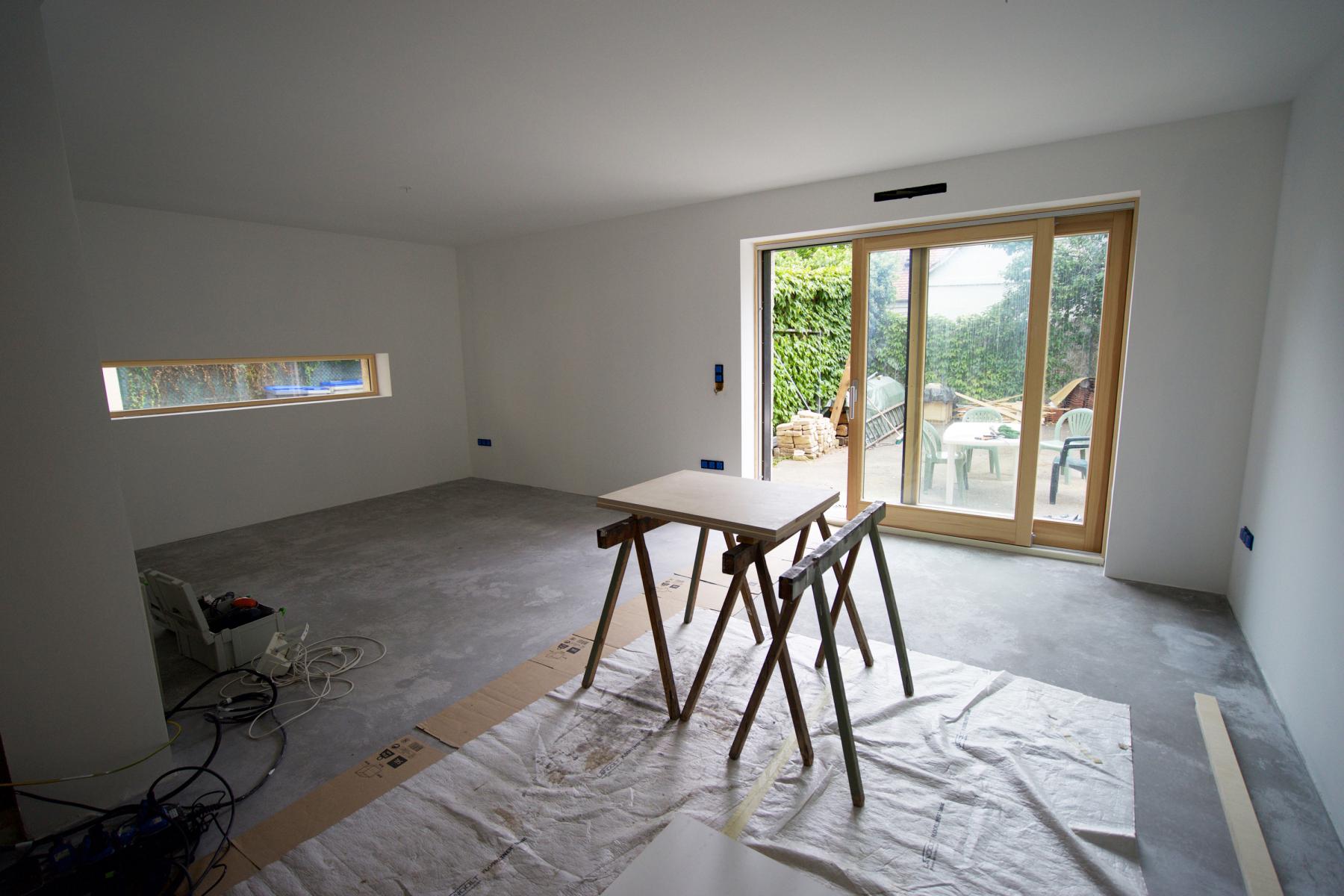

Descriptif technique : Le génie du lieu à été conservé (vue sur rampants de toiture), en organisant 2 chambres en R+1 desservi par une un espace commun bénéficiant de la double hauteur. Ce double volume coiffé d'un ensemble de velux contribue à la luminosité de l'ensemble des espaces intérieurs. Une 3ème chambre créée sous les combles dite "Cabane" est perchée à la ferme existante . Cette dernière, lorsqu'elle est occupée, fait office de lanterne sur l'espace de circulation. L'espace jour (salon/SAM) se situe en RDC et s'ouvre sur un jardin engazonné, à la place de la cour bitumée existante. PEFC (Gestion forestière durable) FSC (Gestion forestière responsable) CTB A Traitement des bois en oeuvre CTB Air CTB B CTB LCA CTB P (Produits de traitement) CTB Structures Certification bas taux de formol (CARB) NF Vantaux de portes planes NF Contreplaqués (CTBX - CTBC) NF Fenêtres Bois et Portes Extérieures - Acotherm NF Parquets NF Ameublement NF Environnement Ameublement Marquage CE NF Maison Individuelle NF Maison Individuelle HQE Maison Haute Performance Energétique Habitat et Environnement Bâtiment Energie Environnemen

Chauffage au Bois : non
Certifications, labels et marques bâtiment : BBC Effinergie rénovation,Origine France Garantie (OFG),Bois de France
Données déclaratives

Acteurs du projet

Maître d'ouvrage (1)

Maître d'ouvrage - Particuliers

Etudes et ingénieries (3)

Maître d'œuvre - Architecte mandataire

MMUMA Architectes (67)

Designer / architecte d'intérieur

MMUMA Architectes (67)

Architecte / paysagiste concepteur

MMUMA Architectes (67)

Entreprises des lots bois (2)

Charpentier

ENTREPRISE DE CHARPENTE MOOG (67)

Menuisier

CREASTRA (67)

Fournisseurs du bois (1)

Scierie

Scierie Weber (67)
