Halle Bois et Ateliers de Maintenance

45800 SAINT-JEAN-DE-BRAYE - Loiret - Centre-Val de Loire
Lauréat régional

BÂTIMENT / LOGEMENT

Le projet de construction concerne deux bâtiments : la « Halle Bois » pour l'enseignement du Lycée des métiers Henri GAUDIER-BRZESKA et les ateliers de maintenance pour les ouvriers professionnels « EMOP-SR2I ». La « Halle Bois » a pour fonction d'abriter l'ensemble des activités de formation de la filière bois (BEP, Bac Pro et BTS menuiserie, agencement et construction bois) actuellement pratiquées dans deux bâtiments du site. La programmation demande que ce nouveau bâtiment devienne pour l'établissement une vitrine de son savoir-faire en tant que «Lycée des métiers», donne aux élèves une culture du développement durable et affirme l'avenir des métiers du bois dans des bâtiments à haute qualité environnementale.

Catégorie Bâtiment / logement
Numéro de projet1178
Adresse du projet Lycée Gaudier Brzeska
45800 SAINT-JEAN-DE-BRAYE
Date de candidature05/03/2015
Récompense1er prix

Bâtiment / logement

Détail projet

Surface totale du bâtiment en m² : 5107
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 8697780
Volume lot bois n°1 - m³ : 730
Coût du lot bois n°1 - € HT : 2800000

Structure bois du bâtiment

Structure verticale :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Panneau ossature bois
Poteau poutre
Panneau de bois massif (CLT collé ou CLT cloué)

Structure horizontale :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Panneau de bois massif (CLT collé ou CLT cloué)
Plancher mixte bois-béton

Charpente :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Traitements de préservation
Charpente bois lamellé-collé
Caisson de toiture

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Essences exotiquesFinitionTraitements de préservation
Lame bois lamellé-collé ou abouté
Lame bois massif
Panneau bois massif contrecollé
Panneau contreplaqué
Bardeau boisMELEZEEuropeLasure

Menuiserie intérieure et extérieure

Menuiserie extérieure :

ProduitEssences Zone tempéré (Europe/Amérique du Nord)Provenances (lieu de croissance du bois)Essences exotiquesFinition
Menuiserie bois
Menuiserie mixte
Mur rideau bois

Isolation des murs

Isolation intérieure des murs :

Produit
Autres laines végétales ou animales
Epaisseur (mm) Isolation intérieure des murs : 60

Isolation entre-montant des murs :

Produit
Ouate de cellulose
Epaisseur (mm) Isolation entre-montant des murs : 200

Isolation de la toiture

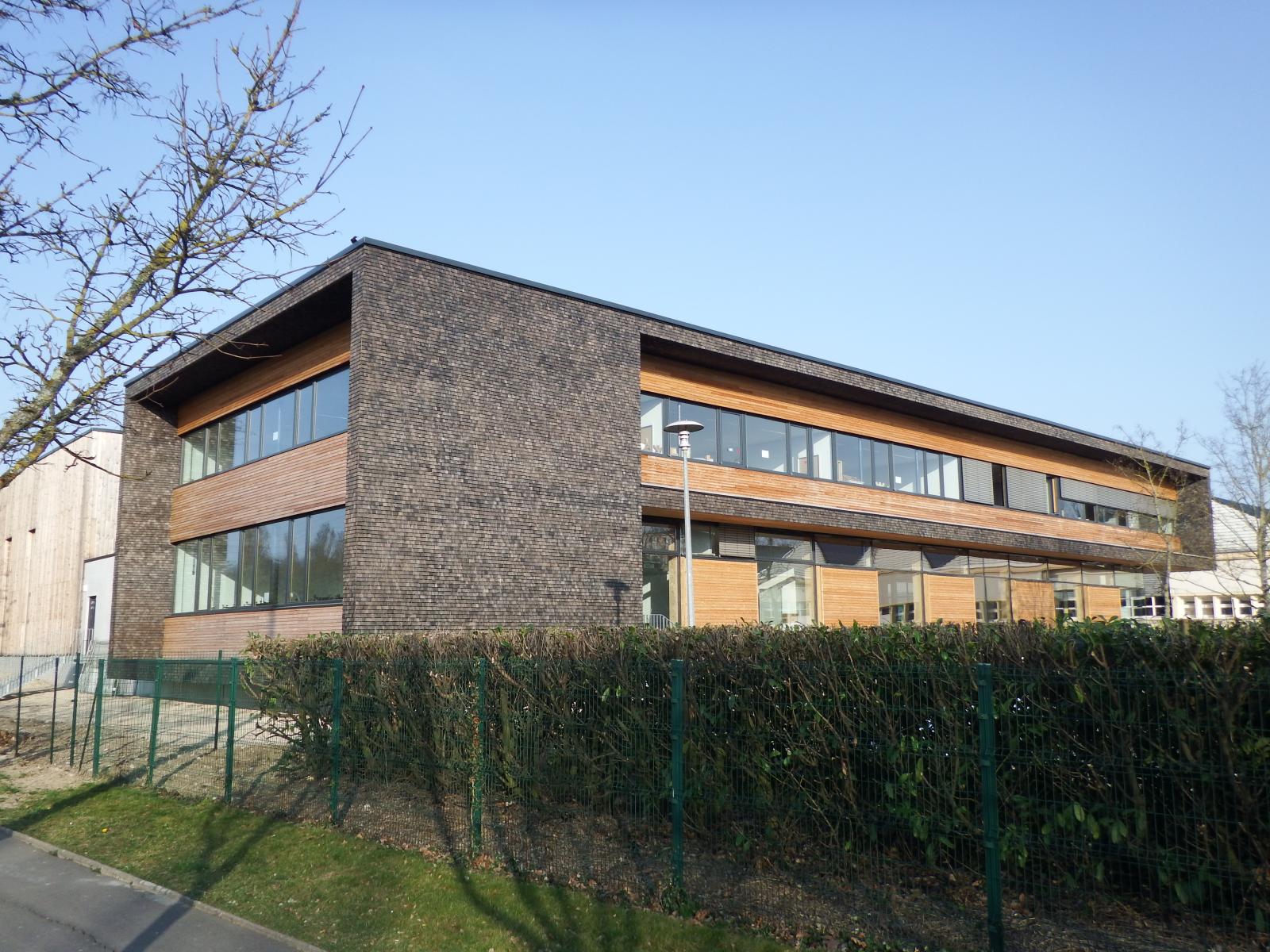

Approche environnementale : Notre proposition permet de mettre en situation les élèves et les ouvriers du Lycée: vivre, apprendre et travailler dans des bâtiments valorisant le bois comme matériau de construction durable et comme matériau local de qualité environnementale. Le projet est conçu et réalisé en respectant la démarche Haute Qualité Environnementale (HQE). Une attention toute particulière a été prêtée au caractère compact des bâtiments. Le principe de construction est celui d'un ensemble massif caractérisé par son enveloppe extérieure, c'est-à-dire la peau du bâtiment, composée d'éléments de façade en bois à fort coefficient de protection thermique. C'est depuis l'extérieur que la singularité de ce bâtiment doit trouver son expression; c'est pour cela que nous souhaitons que l'utilisation du bois soit perceptible sur chaque façade.

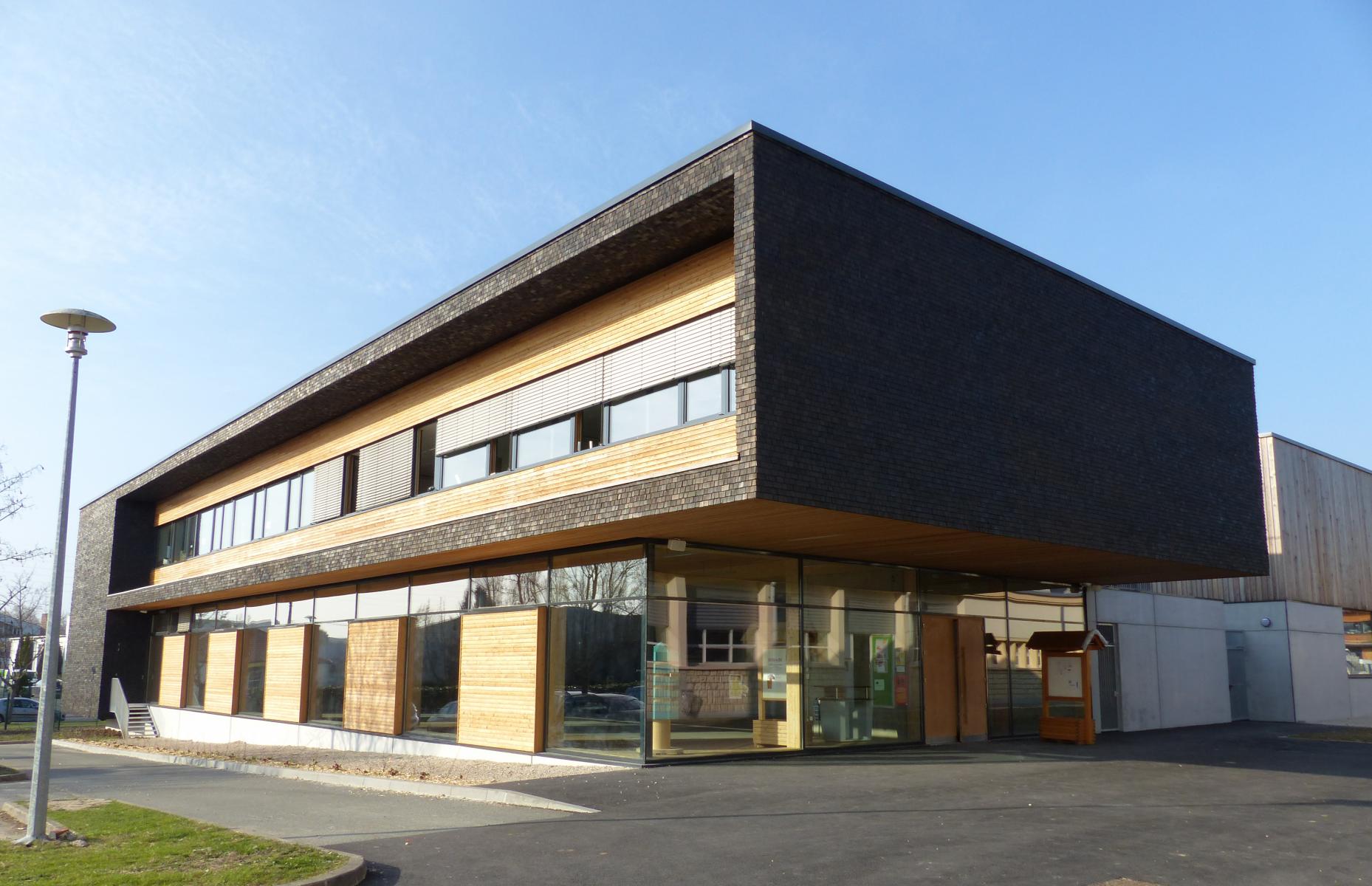

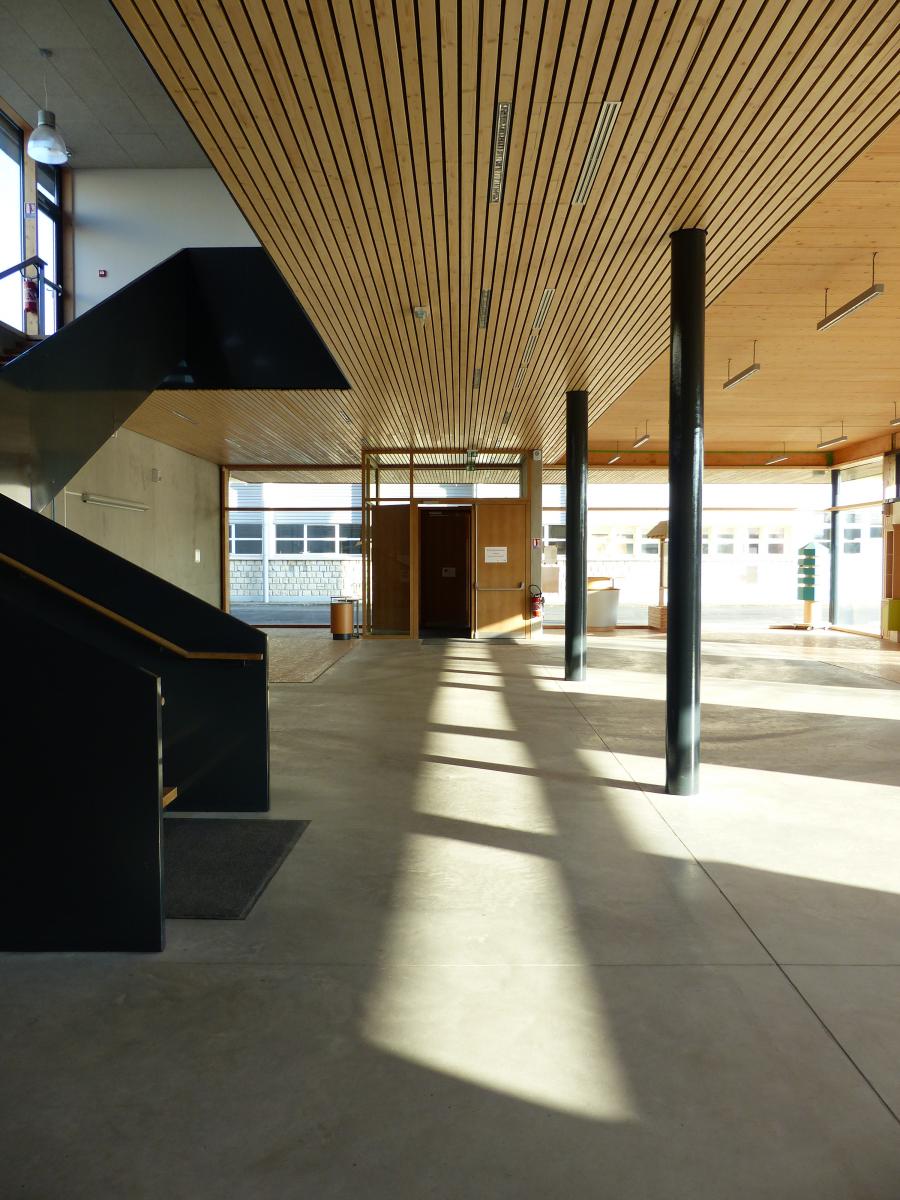

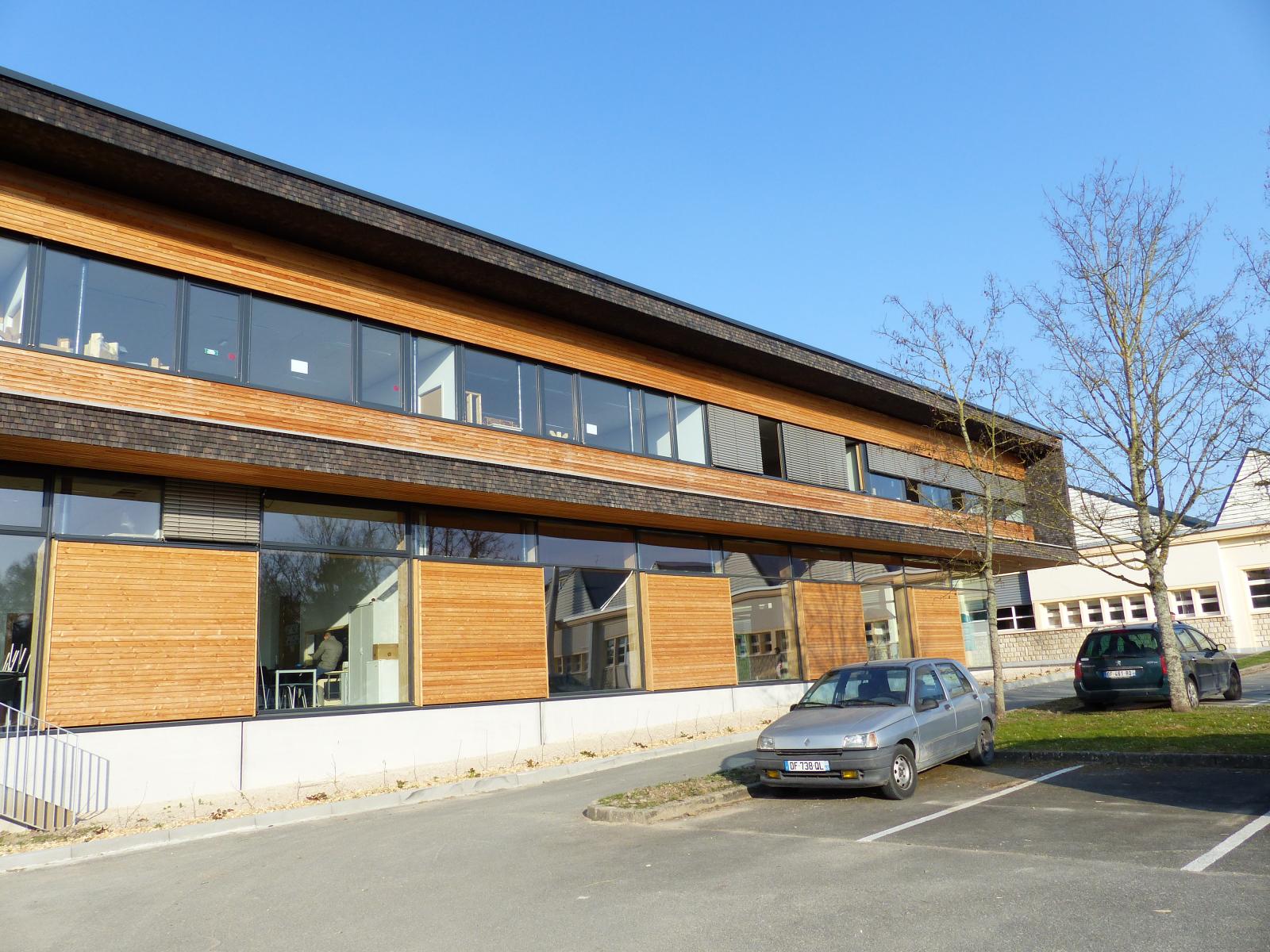

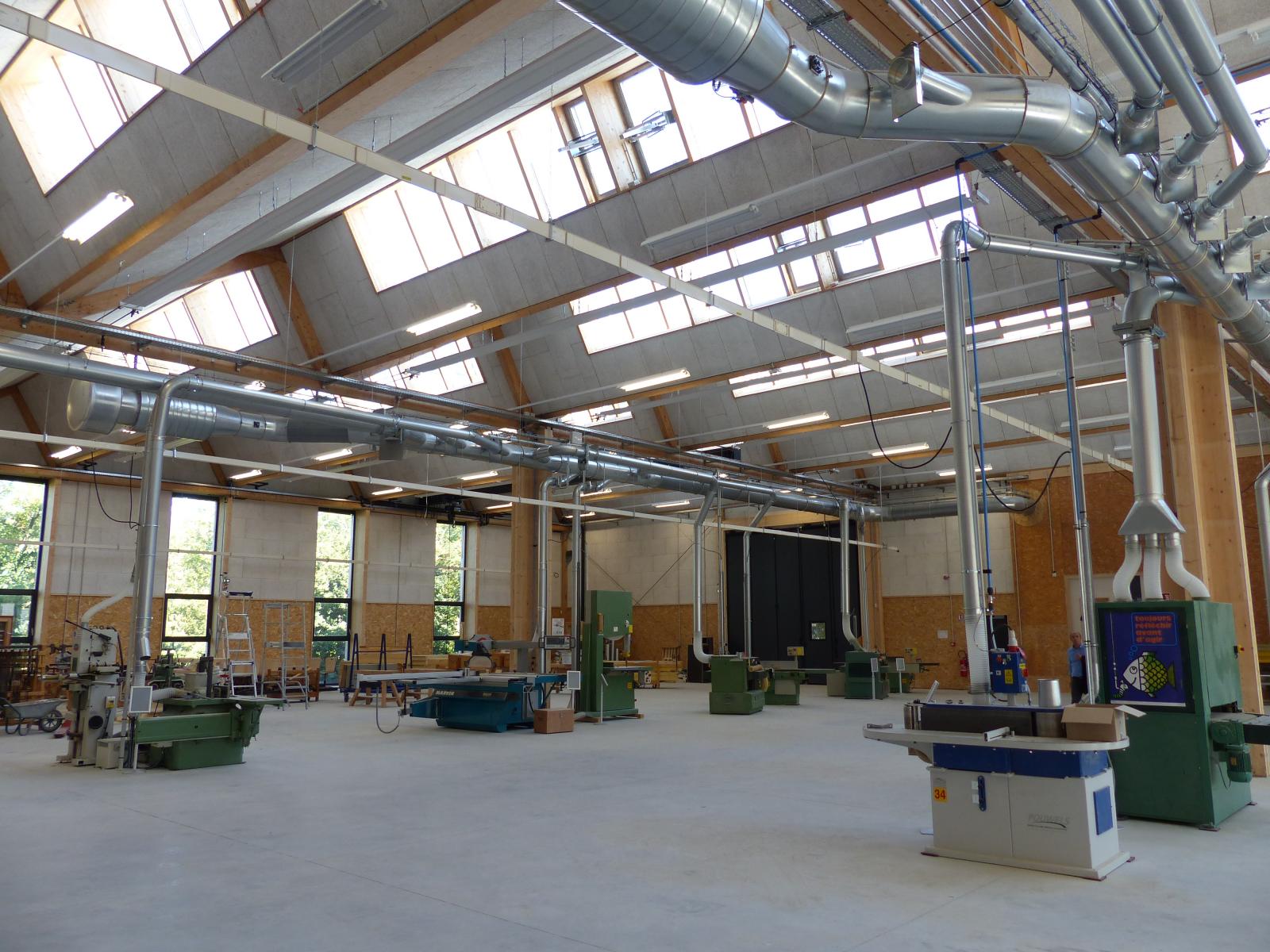

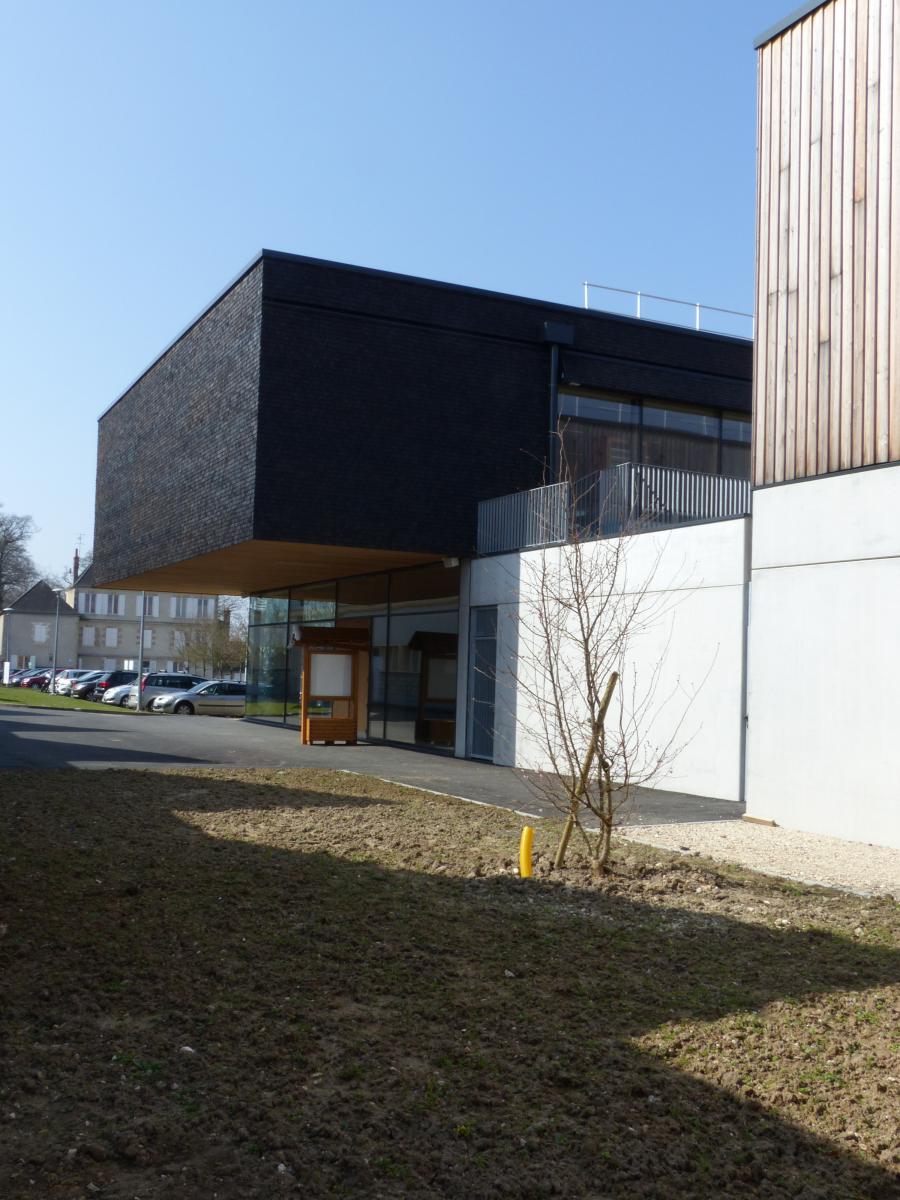

Descriptif technique : HALLE BOIS: Volume 1 construit en structure mixte : Poteaux métalliques sur l'axe central espacés de ~6m, poteaux métalliques derrière les bandes vitrées, poutres acier et bois lamellé-collé, plancher bois-massif - béton collaborant, ossature bois, charpente bois (solivage lamellé-collé). L'enveloppe recouverte de bardeaux bois de couleur gris anthracite crée deux « cadres », l'un donnant sur l'avenue et l'autre sur l'entrée principale du Lycée. L'auvent, le débord de toit et les retours de mur ainsi créés sur les deux façades valorisent la minutie des ouvrages de menuiseries et bardage bois. Volume 3, la halle de production : 40 m de large et 71 m de long, basée sur une trame de 14m. 2 poutres triangulées lamellé-collé positionnées à 12 m de distance en partie centrale, portées par des poteaux lamellé-collé en forme de croix.

Acteurs du projet

Maître d'ouvrage (1)

Maître d'ouvrage - État ou collectivité (locale et territ)

Conseil Régional CENTRE VAL DE LOIRE (45)

Etudes et ingénieries (5)

Maître d'œuvre - Architecte mandataire

Atelier AWI (45)
Hermann Kaufmann (A6)

Bureau d'études structure bois

TECbois (77)

Bureau d'études thermique

ALTO INGENIERIE (77)

Economiste

Cabinet Luc Gilbert (45)

Entreprises des lots bois (2)

Charpentier

Ducloux (45) *
CAILLAUD Lamellé-Collé (49) *




* : L'entreprise n'est plus active
